区间图
适用场景
| 图表 | 样例 | 适用场景 |
|---|---|---|
| 区间图 |  | 直观展示不同组数据的平均值及其波动范围，比如比较不同工位生产的同种产品的平均重量及其波动范围，从而判断各工位生产稳定性和差异性 |
图中圆点代表均值，上下限代表均值的95%置信区间
数据配置
-
单组：选择需展示范围分布情况的字段作为Y数值轴，选择分组依据字段为维度。如需展示每个设备的产量区间，产量字段作为Y数值轴，设备号字段作为维度
-
多组：系统自动以分组名称作为分组依据，可选择不同指标作为Y数值轴，无需配置维度。
支持数据管理、互联管理，具体配置说明详见数据配置

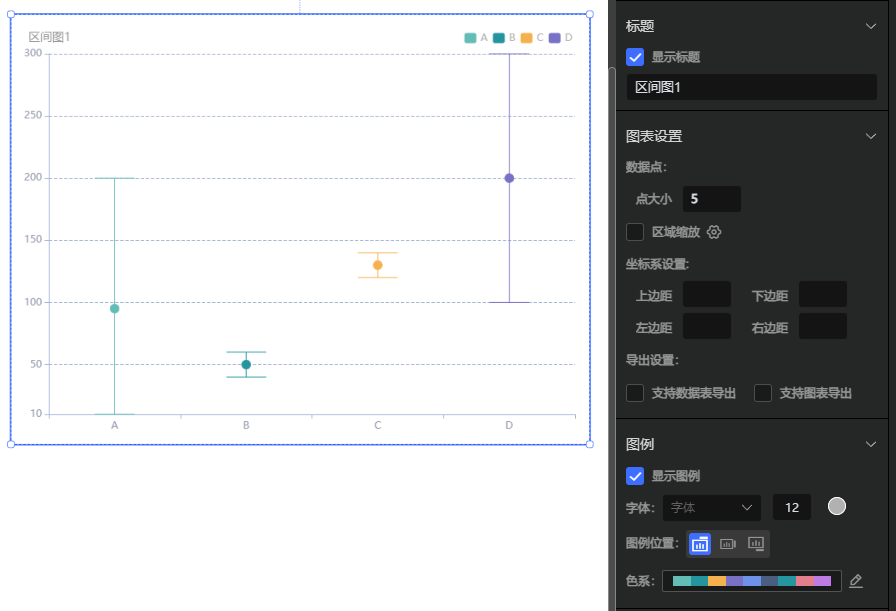

样式配置
1）标题：可控制是否显示标题及自定义标题文本
2）图表设置：
- 点大小：可自定义所有散点图的点大小
- 区域缩放：启用后，提供以下三种缩放操作方式，其中轴开启则可缩放，反之即固定不缩放
- 内置缩放：内置于坐标系中，可在坐标系上通过鼠标拖拽、鼠标滚轮、手指滑动(触屏上)来缩放或漫游坐标系
- 滑动条缩放：有单独的滑动条，可在滑动条上进行缩放或漫游，点击可设置初始显示数量及移动手柄形状
- 框选缩放：图表右上角工具条将提供缩放按钮，点击框选进行数据区域缩放，点击还原将恢复上一次数据区域
- 坐标系设置：默认根据图表元素自适应位置，可自定义上下左右边距
- 导出：运行时可通过图表右上角工具条，点击进行导出操作，其中数据表为将处理后的数据导出至excel文件，图片为将图表效果导出为图片文件
3）图例：
- 可控制不同展示位置，调整字体颜色，选择是否展示
- 可选择色系，可选用官方提供配色方案，图表项新增时，默认使用的颜色序列，或自定义颜色

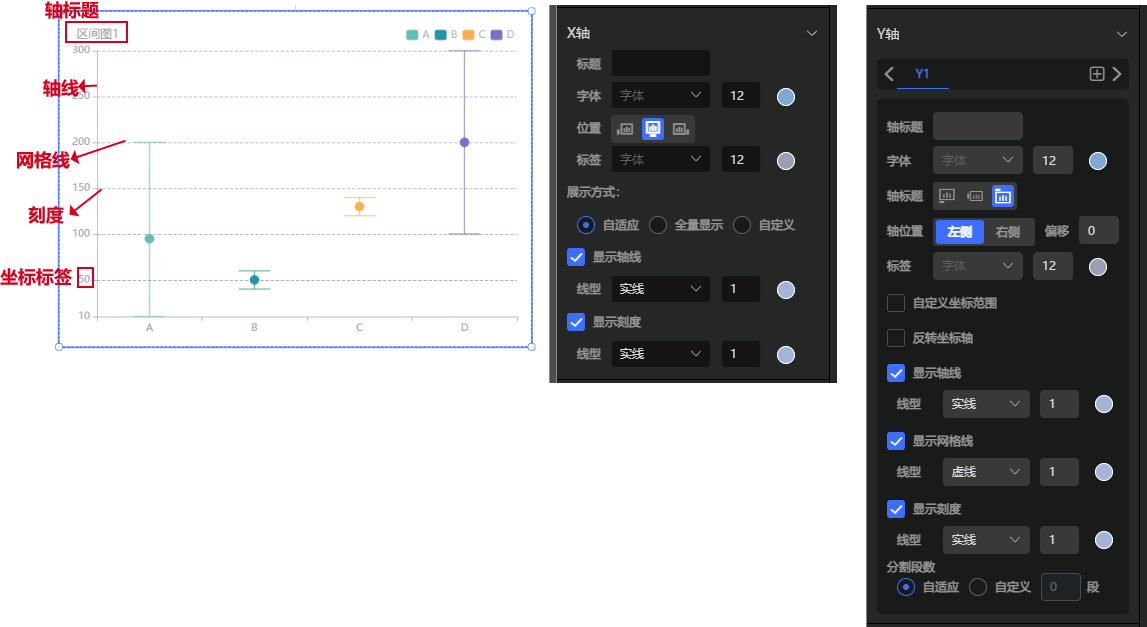

4）X轴：
- 轴标题：可自定义标题内容，控制不同展示位置，调整字体、大小、颜色
- 坐标标签：提供以下三种展示方式，可调整字体颜色
- 自适应：标签自动根据间距位置优化过滤间隔显示
- 全量显示：原始标签全部展示
- 自定义：可自定义标签的旋转角度，间隔显示数量
- 轴线：可调整线型、线宽，颜色，选择是否展示
- 刻度：可调整线型、线宽，颜色，选择是否展示
5）Y轴：
轴定义：默认存在Y1轴，点击
轴配置：
- 轴标题：可自定义标题内容，控制不同展示位置，调整字体、大小、颜色
- 轴位置：可选左侧/右侧及偏移值
- 坐标标签：默认根据数值范围自适应显示，可自定义数值范围，调整字体颜色
- 反转坐标轴：选择后坐标轴数值从上往下反转拓展
- 轴线：可调整线型、线宽，颜色，选择是否展示
- 网格线：可调整线型、线宽，颜色，选择是否展示
- 刻度：可调整线型、线宽，颜色，选择是否展示
- 分割段数：可根据数值范围自适应分割，可自定义分割段数
6）条件样式：
-
当图表中的数据存在异常或需要重点关注时，区间图将以数据点的方式进行标记，帮助您识别异常并采取相应的行动
-
条件自定义，支持指标数值或变量值比较运算，及最大、最小N个值的标记
