XY曲线

适用场景

图表	样例	适用场景
XY曲线		满足参数数据来源单点（某个变量或数据表中某字段）情况下，分析参数之间变化关系，如温度-压强曲线、位移-压力曲线等
多点XY曲线		满足参数数据来源多点（多个变量或数据表中多个字段）情况下，分析参数之间变化关系，如窑炉位置-温度曲线、记录检测曲线等

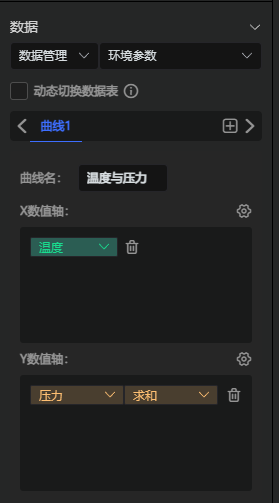

关联数据，根据分析需求选取多组数据，分别绘制对应曲线。选择两个字段分别作为X数值轴和Y数值轴。例如，若要展示压力随温度变化的趋势，则以温度作为X轴数值，压力作为Y轴数值，从而直观呈现压力随温度变化的规律。

支持数据管理、互联管理、变量历史归档，具体配置说明详见数据配置

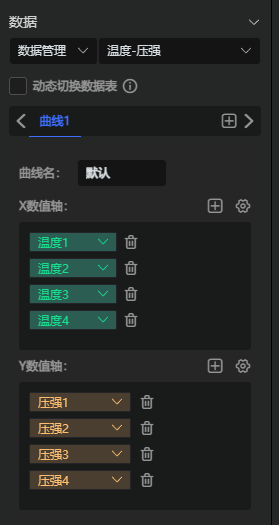

关联数据，根据分析需求选取多组数据，分别绘制对应曲线。选择多个字段或变量分别作为X数值轴和Y数值轴。例如，若要展示压力随温度变化的趋势，则以关于温度的字段作为X轴数值，对应的压力作为Y轴数值，从而直观呈现压力随温度变化的规律。

支持数据管理、互联管理、变量历史归档、变量当前值，具体配置说明详见数据配置

XY曲线与多点XY曲线配置相似，下面将以“XY曲线”为例介绍，多点XY曲线配置类似。

1）标题：可控制是否显示标题及自定义标题文本

2）图表设置：

线条设置：
- 支持调整线型、线宽
- 支持直线、矩形、阶梯的连接方式
- 支持空数据自定义处理（默认连接为0）
显示数据点：支持调整数据点形状及大小
显示标记点：支持调整标记点形状及大小，如满足条件的点进行标记，条件配置参考下方6）条件样式
导出：运行时可通过图表右上角工具条，点击进行导出操作，其中数据表为将处理后的数据导出至excel文件，图片为将图表效果导出为图片文件
参考线：可查看当前值与设定值之间的差异。参考线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。
区域缩放：启用后，提供以下三种缩放操作方式，其中轴开启则可缩放，反之即固定不缩放
- 内置缩放：内置于坐标系中，可在坐标系上通过鼠标拖拽、鼠标滚轮、手指滑动(触屏上)来缩放或漫游坐标系
- 滑动条缩放：有单独的滑动条，可在滑动条上进行缩放或漫游，点击
  可设置初始显示数量及移动手柄形状
- 框选缩放：图表右上角工具条将提供缩放按钮，点击框选进行数据区域缩放，点击还原将恢复上一次数据区域
坐标系位置：默认根据图表元素自适应位置，可自定义上下左右边距

3）标签：可控制不同展示位置，调整字体颜色，选择是否展示

4）图例：

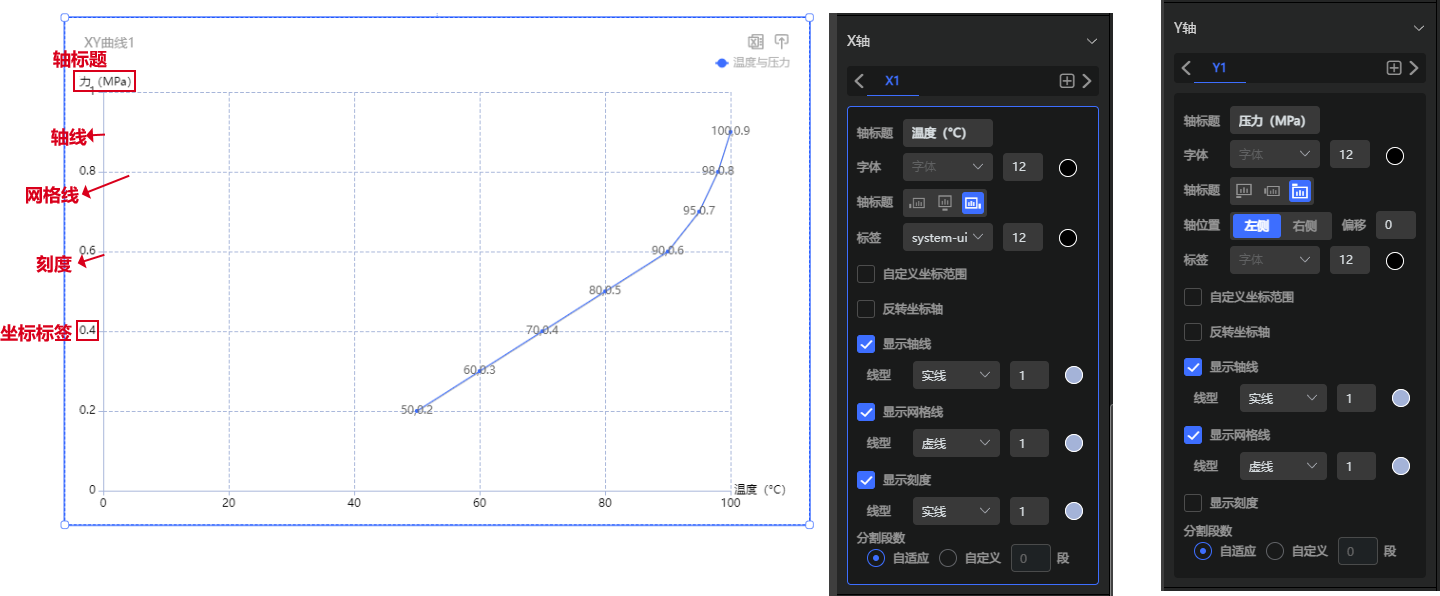

5）X轴：

轴定义：默认存在X1轴，点击

可新增多X轴，点击

可重命名，点击

可删除轴

轴标题：可自定义标题内容，控制不同展示位置，调整字体颜色
坐标标签：提供以下三种展示方式，可调整字体颜色
- 自适应：标签自动根据间距位置优化过滤间隔显示
- 全量显示：原始标签全部展示
- 自定义：可自定义标签的旋转角度，间隔显示数量
反转坐标轴：选择后坐标轴数值从上往下反转拓展
轴线：可调整线型、线宽，颜色，选择是否展示
网格线：可调整线型、线宽，颜色，选择是否展示
刻度：可调整线型、线宽，颜色，选择是否展示

6）Y轴：

轴定义：默认存在Y1轴，点击

可新增多Y轴，点击

可重命名，点击

可删除轴

7）条件样式：

8）边距：可控制图表主体在组件的边距
