容器组件

1.画面容器​

1.1概述​

​ 画面容器是为了方便使用者做内容切换，所提供的一个容器组件。在容器中可嵌套画面内容，配合下拉菜单或事件动作功能，控制容器中页面的切换，如下效果示：

1.2配置说明​

将画面容器组件添加到画布上，点击选中控件，在右侧属性区进行配置：

image-20241029173406487

  1. 目标画面：非必选，可直接关联画面，进行运行初始化展示，也可后续配合下拉菜单或事件动作功能，动态控制容器内展示的画面；
  2. 容器尺寸：
  • 若容器尺寸固定，容器内容保存原始大小，或适应容器宽或高进行缩放
  • 若容器尺寸自适应容器内容，则容器内容保存原始大小

3.启用视图控制:开启后运行版内该容器可使用Ctrl+鼠标滚轮可进行缩放，Space+鼠标拖拽进行移动

1.3应用案例：系统导航​

1）搭建系统导航：菜单+画面容器

image-20231019105859285

2）配置菜单项：

​ 点击菜单项[编辑]按钮，输入菜单项名称，选择跳转至对应的目标页面，选择下方的容器作为目标。配置完成后可点击对应菜单项，下方容器跳转切换至对应的目标页面。

image-20231019111448646

使用tip1：选中对应记录，点击目标列上的操作图标，可将目标快速同步至所有菜单项，实现批量操作

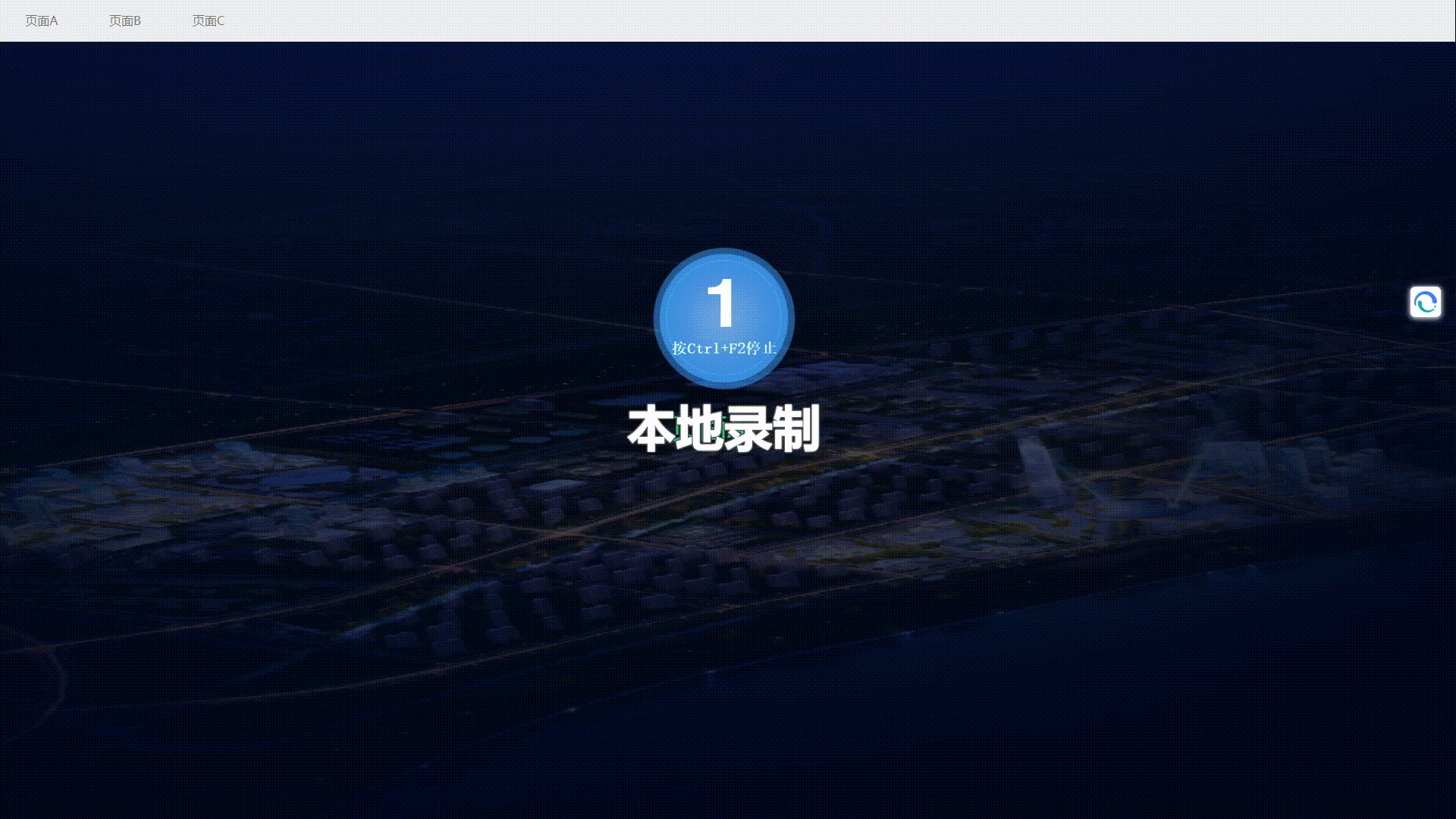

3）运行效果：

ed67fc8526

注：系统支持画面容器多层嵌套，如主页面里嵌子页面，子页面嵌次子页面，限制最多4层，运行时检测达到嵌套层数上限，后续的容器页面将不加载。

2.画面轮播​

2.1概述​

屏幕中轮播页面需求在企业中控室相当常见，按序轮番显示相关内容，以满足监控多任务的处理。

功能介绍

  1. 自动轮播​

支持预定义页面顺序，运行后将按照一定的时间间隔自动切换至下一个页面，实现页面轮播效果。

  1. 手动上下切换页面​

除了支持自动轮播功能外，还支持手动快速切换上下页面。

  1. 整体/局部区域轮播​

支持窗口整个区域或部分区域作为轮播区域，这取决于您配置画面轮播组件占据窗口页面的尺寸位置情况。

2.2配置说明​

将页面轮播组件添加到画布上，选中控件，在右侧属性区进行配置：

image-20231019135044959

  1. 目标画面：预定义页面队列，点击[+]按钮添加页面，可拖拽调整页面顺序

  2. 自动轮播：勾选后，组件将按设定的频率定时切换至下一个页面并循环（自动轮播）

  3. 容器尺寸：

    • 若容器尺寸固定，容器内容可保存原始大小，或适应容器宽或高进行缩放；

    • 若容器尺寸自适应容器内容，则容器内容保存原始大小；

  4. 切换动作：

    • 拖拽[按钮]，配置事件：鼠标点击时，页面轮播组件执行切换画面动作，目标页面为上一项/下一项。

    • 运行后，点击该按钮即可手动控制快速切换上个页面/下个页面。

      image-20231019151621331

3.html组件​

3.1概述​

允许用户输入或粘贴HTML代码，直接控制内容的显示方式

3.2配置说明​

将html组件添加到画布上，选中控件，在右侧属性区进行配置：

image-20241101101843566

注：支持粘贴html代码，如通过粘贴svg代码可粘贴svg元素嵌入svg图片、使用video>元素嵌入视频、使用audio元素嵌入音频等

3.3示例场景​

1、当您需要插入图片到工程时，可将下方代码修改路径后复制到html配置

<img src="C:\Users\11274\Desktop\img1.png">

src：填入图片路径

image-20241125180337525

2、当您需要插入视频到工程时，可将下方代码修改路径后复制到html配置

<video controls >
    <source src="C:\Users\11274\Desktop\video1.mp4">
</video>

src：填入视频路径

image-20241125180347927

​ 3、当您需要插入文件到工程时，可将下方代码修改路径后复制到html配置

<iframe src="C:/Users/11274/Desktop/example.pdf" ></iframe>

src：填入文件路径

image-20241105160158310

更多html配置点击查看

3.4进阶场景​

场景说明​

在搭建页面时，往往需要根据变量切换html组件路径，如切换图片、切换文件页码

下面以根据下拉选项，选择不同车型切换至对应车辆图片为例

演示效果​

VeryCapture_20241106143325

配置说明​

i.添加变量，通道类型为内部变量，设置变量名并把数据类型改为字符串

image-20241106145703606
image-20241106151600742

ii.添加下拉控制组件和html组件，下拉控制组件设置关联变量和选项，关联变量为步骤1设置的变量

image-20241125180410127

iii.为下拉控制组件添加事件，当”输入变化“与”组件载入“时，为html组件”设置html“配置，拼接图片路径与变量，实现切换图片地址

image-20241125180453186

html格式为：

'<img src="C:/Users/11274/Desktop/car/' +  图片名称  + '.png">'

  • html代码为字符串，需进行字符拼接形式

    • <img src="C:/Users/11274/Desktop/car/"/>：其中C:/Users/11274/Desktop/car/为文件夹路径
    • 图片名称：变量，为文件名
    • .png">：文件格式

    注:路径中”/“为正斜杠，可直接使用，”\“为反斜杠，是转义字符，需要再补充一个”\“，进行反转义;其他类型文件的拼接原理相同

    iv.设置下拉控制组件选项值，为对应图片名（需加引号）

image-20241125180513059

4.网页容器​

4.1概述​

支持嵌套URL，集成第三方web内容。

4.2配置说明​

  1. 网址：请输入URL（注意部分网址出于安全策略考虑不支持嵌套，若无法嵌套显示请联系对应网址的负责人）。
  2. 全屏：默认不勾选，勾选后组件右上角显示全屏icon，点击可全屏查看网页内容。

image-20240415160122083

5.画面平铺​

5.1概述​

​ 画面平铺可关联不同的画面并配置显隐规则，当某个画面隐藏时，其他画面会自动往前补充

5.2配置说明​

将画面容器组件添加到画布上，点击选中控件，在右侧属性区进行配置：

image-20241122144634713

  • 目标画面：关联其他画面，可配置页面参数和显隐规则

5.3应用案例​

场景说明​

搅拌机工艺流程为：投料、搅拌、清洗、卸料。需要根据内部变量0/1控制工艺是否显示，“1”代表显示，"0"代表隐藏。

演示效果​

VeryCapture_20241125111821

配置说明​

1）配置工艺画面

image-20241125112039937

2）配置画面平铺组件

添加画面平铺组件，添加目标画面后配置显隐规则：判断工艺状态是否为"1"。

image-20241125112138947

image-20241126141710866
