版本：Next

LMES 流程日志规范

概述

本规范文档旨在为LMES系统的流程日志提供标准化的记录、存储和管理方案。通过规范化的日志体系,实现流程追溯、问题诊断、性能监控等核心功能。该规范涵盖了日志架构设计、分类体系、存储策略、格式定义、接口使用以及最佳实践等方面。

一、日志架构设计

1.1 整体架构

LMES流程日志系统采用清晰的分层架构设计，通过NLog框架实现高度灵活的日志路由和存储机制。该架构从业务发起层到最终存储层形成完整的日志处理链路，各层之间职责明确，耦合度低，便于扩展和维护。

1.1.1 分层架构说明

LMES流程日志系统的架构共分为五个核心层次，从业务操作到最终日志存储形成完整闭环：

架构层次	核心组件	主要职责	实现方式
业务层	BusinessActivity等业务组件	触发日志记录需求，提供业务上下文信息	业务代码中通过`Flow.Logger`接口调用
日志服务层	Flow.Logger接口	封装日志记录逻辑，统一日志格式	提供标准化的日志记录方法（Info/Warn/Error等）
日志框架层	NLog记录器	实现日志的路由、过滤和格式化	根据配置将日志分发到不同目标
配置层	NLog-Flow.config配置文件	定义日志的输出规则、路径和格式	XML格式的配置文件，支持动态调整
存储层	文件系统	按工序和工位组织存储日志文件	分层目录结构，支持日志文件轮转

1.1.2 日志流转过程

日志从产生到存储的完整流转过程如下：

业务层的Activity组件在执行过程中，通过Flow.Logger接口记录各类业务事件和状态信息
日志服务层接收这些日志请求，按照预定义的格式进行标准化处理
处理后的日志被传递给NLog框架层，根据配置的规则进行过滤和路由
NLog框架根据NLog-Flow.config中的配置，将日志分发到相应的存储目标
最终，日志以文件形式存储在文件系统中，按工序和工位进行分类管理

这种分层设计使得LMES流程日志系统既能够满足业务需求的灵活性，又能保证日志管理的规范性和可追溯性。

1.2 日志分类体系

1.2.1 类别命名规范

CategoryName:记录器生成的消息的类别名称

日志类别	CategoryName模式	说明	示例
流程日志	`CMS.Plugin.Processflow.`工序名称`_`工位名称	工序流程执行日志	`CMS.Plugin.Processflow.PLA_工序1_工位1`
跟踪日志	`CMS.Plugin.TraceLogger.`工序名称`_`工位名称	变量跟踪相关日志	`CMS.Plugin.TraceLogger.PLA_工序1_工位1`

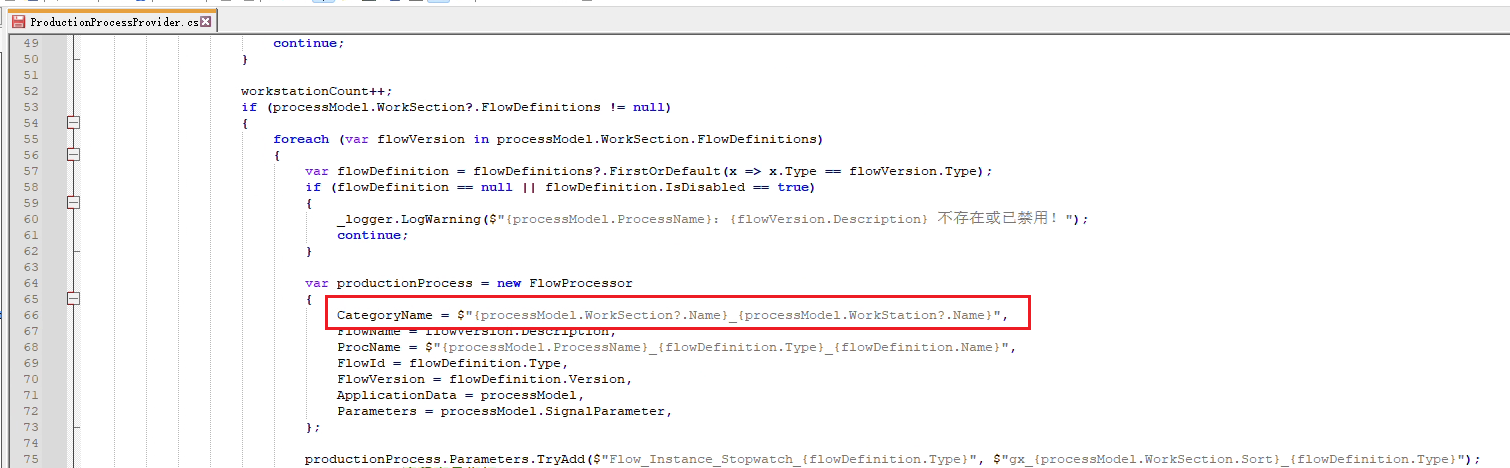

默认工序流程日志消息类别格式:CMS.Plugin.Processflow.工序名称_工位名称,默认 LMES基座 ProductionProcessProvider 已经按约定初始化。如果想要自定义,可按下图自定义修改。

1.2.2 日志级别定义

级别	用途	使用场景
Trace	详细调试信息	开发阶段变量跟踪
Debug	调试信息	开发阶段流程分析
Info	一般信息	正常流程执行记录
Warn	警告信息	异常情况但不影响流程
Error	错误信息	流程执行失败
Fatal	严重错误	系统级故障

二、日志存储策略

2.1 存储路径设计

LMES插件会默认提供NLog-Flow.config文件,用于将工序的流程日志按 {工序名称}_{工位名称} 分文件夹存储。

logs根目录/
├── flow_logs/
    ├── 工序1_工位1/
    │   ├── flowlog_2024-01-01.log
    │   ├── tracelog_2024-01-01.log
    │   └── warnlog_2024-01-01.log
    ├── 工序1_工位2/
    │   ├── flowlog_2024-01-01.log
    │   ├── tracelog_2024-01-01.log
    │   └── warnlog_2024-01-01.log
    ├── 工序2_工位1/
    │   ├── flowlog_2024-01-01.log
    │   ├── tracelog_2024-01-01.log
    │   └── warnlog_2024-01-01.log
    └── ...

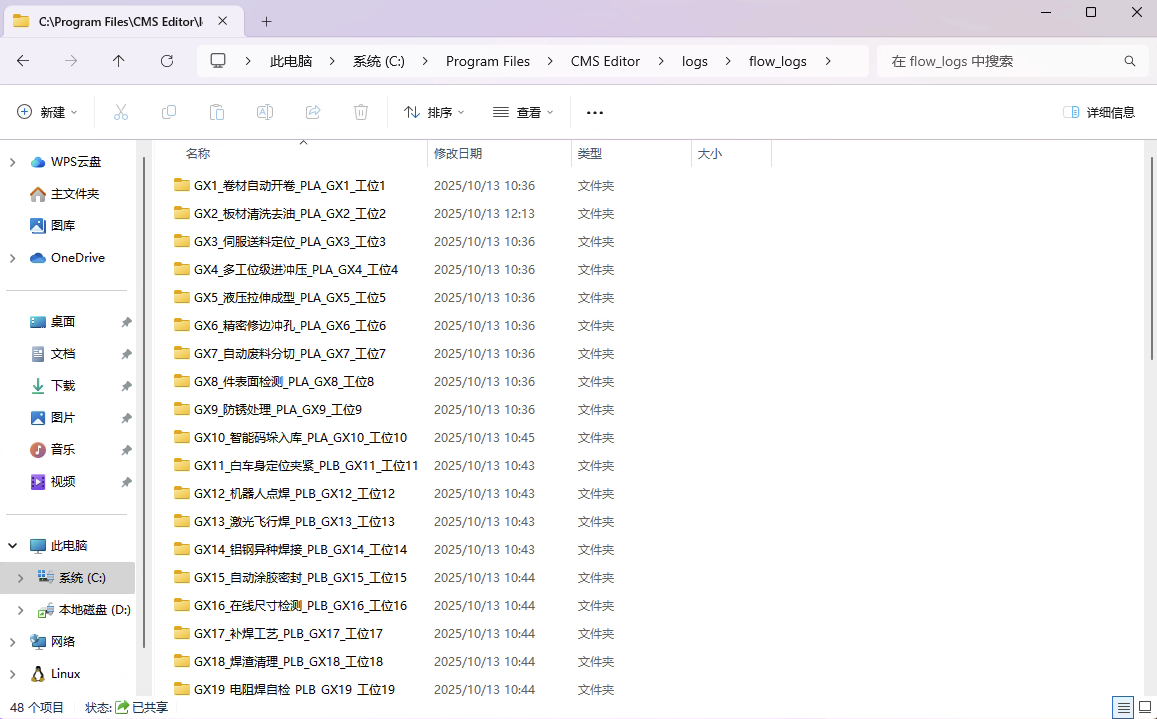

启用上述配置后,流程日志存储路径如下图。注意:其他业务日志不会按 {工序}_{工位} 分文件夹存储,如果想要按此路径存储,可参照第一部分,配置日志记录器。

2.2 文件转转规则

文件类型	最大文件大小	最大存档数量	文件命名模式
流程日志	20MB	100个	`flowlog_`shortdate`.log`
警告日志	20MB	10个	`warnlog_`date:yyyy-MM-dd`.log`
跟踪日志	20MB	50个	`tracelog_`shortdate`.log`

2.3 NLog配置集成

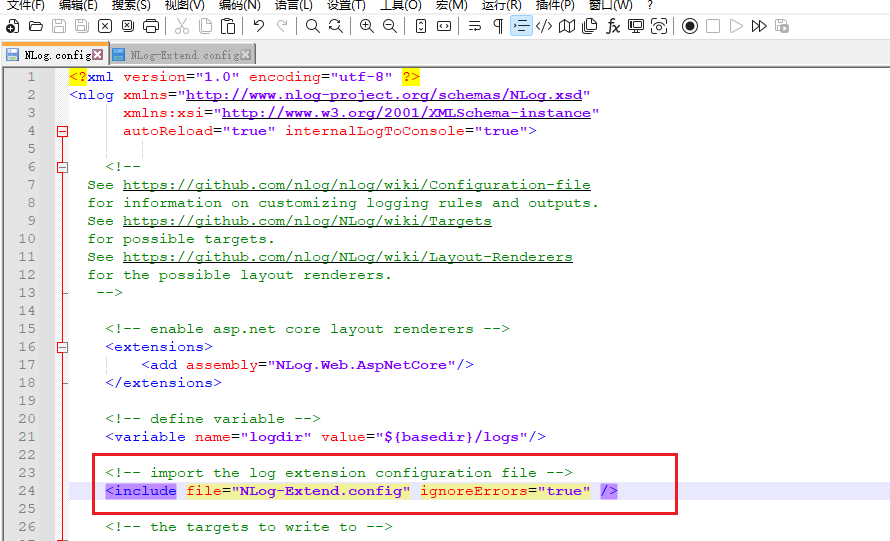

后续基座的版本会默认将该配置文件作为NLog的扩展配置文件,加载到基座中。如果当前使用的基座还没有这个配置,可手动修改 $(CMSRootPath)/host/NLog.config 文件,添加如下代码:

<include file="NLog-Extend.config" ignoreErrors="true" />

2.4 NLog配置文件详解

2.4.1 核心配置要素

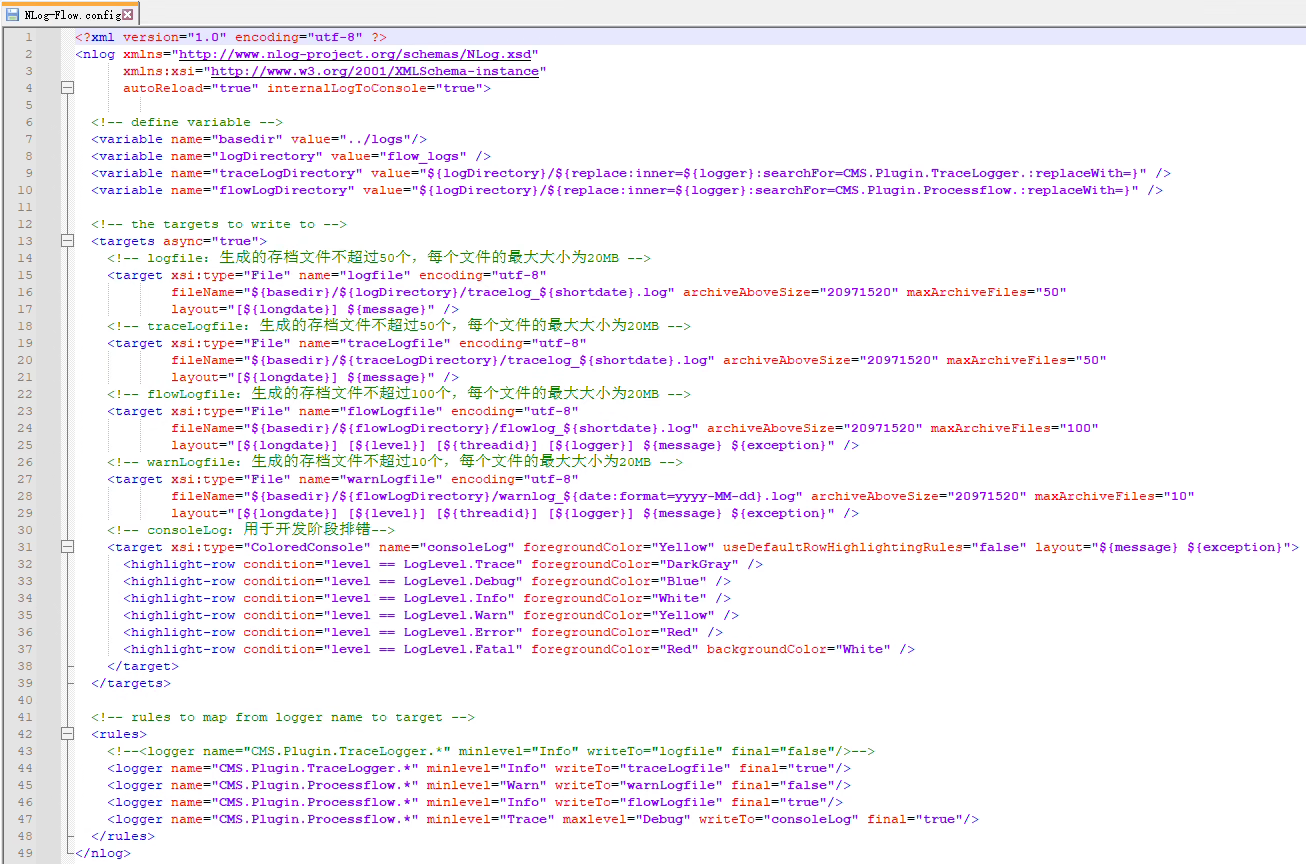

NLog-Flow.config （$(CMSRootPath)/plugins/cms.plugin.messuite/Configs/NLog-Flow.config 文件）文件包含以下关键配置:

变量定义:

basedir: 日志根目录,默认为 ../logs
logDirectory: 流程日志目录,值为 flow_logs
flowLogDirectory: 动态工序工位路径,通过替换logger名称生成 {工序}_{工位}
traceLogDirectory: 跟踪日志动态路径 {工序}_{工位}

目标配置:

flowLogfile: 流程日志文件目标 (Info级别)
warnLogfile: 警告日志文件目标 (Warn级别)
traceLogfile: 跟踪日志文件目标
consoleLog: 控制台输出目标 (开发阶段使用)

规则配置:

跟踪日志: CMS.Plugin.TraceLogger.* → traceLogfile
流程警告: CMS.Plugin.Processflow.* (Warn级别) → warnLogfile
流程日志: CMS.Plugin.Processflow.* (Info级别) → flowLogfile
控制台输出: CMS.Plugin.Processflow.* (Trace/Debug级别) → consoleLog

2.4.2 配置文件包含关系

环境	配置文件位置	包含关系
基座	`$(CMSRootPath)/host/NLog.config`	包含NLog-Extend.config
扩展	`NLog-Extend.config`	包含各插件流程配置
LMES插件	`plugins/cms.plugin.messuite/Configs/NLog-Flow.config`	独立配置
WCS插件	`plugins/cms.plugin.wcs/Configs/NLog-Flow.config`	独立配置

三、日志格式规范

3.1 标准格式定义

3.1.1 NLog日志格式

[${longdate}] [${level}] [${threadid}] [${logger}] ${message} ${exception}

字段说明:

${longdate}: 时间戳 (格式: yyyy-MM-dd HH:mm:ss.ffff)
${level}: 日志级别 (Trace/Debug/Info/Warn/Error/Fatal)
${threadid}: 线程ID
${logger}: 日志记录器名称 (CategoryName)
${message}: 日志消息内容
${exception}: 异常信息(如有)

3.1.2 消息内容格式

${流程编号},${工位名称}_${流程名称},【实例=${流程实例Id}】->【${执行步骤名}】-> ${流程业务消息}

字段说明:

流程编号: 流程定义的编号
工位名称: 当前工位名称
流程名称: 流程实例名称
流程实例Id: 流程实例的唯一标识
执行步骤名: 当前执行的Activity名称
流程业务消息: 业务相关的详细信息

3.2 格式示例对照表

进站流程日志示例

[2024-06-05 14:24:34.7023] [Info] [49] [CMS.Plugin.Processflow.PLA_工序1] 10001,PLA_GX1_工位1_普通工序流程,【实例=717568446925】->【进站信号监听】->Enter

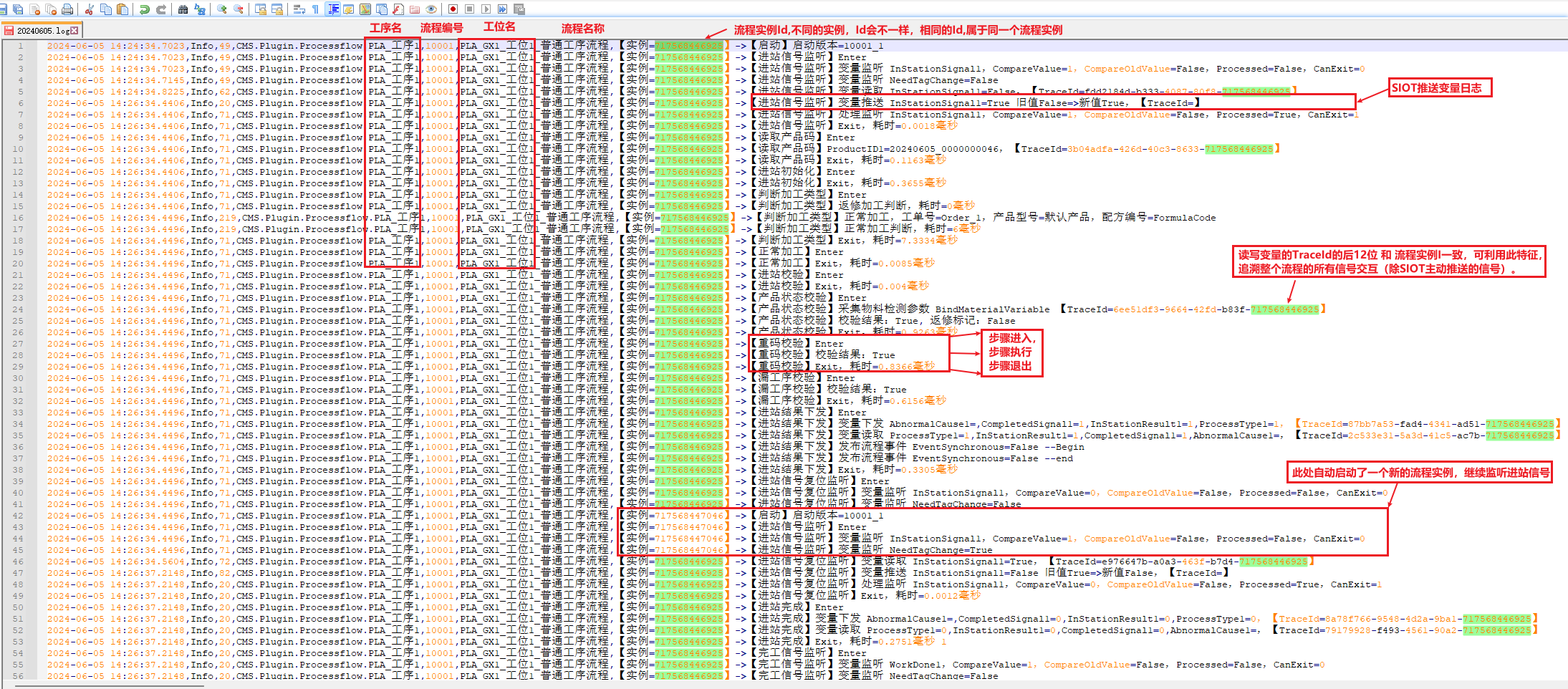

效果如下图:(普通工序进站流程日志)

四、日志接口使用

4.1 IFlowLogger接口规范

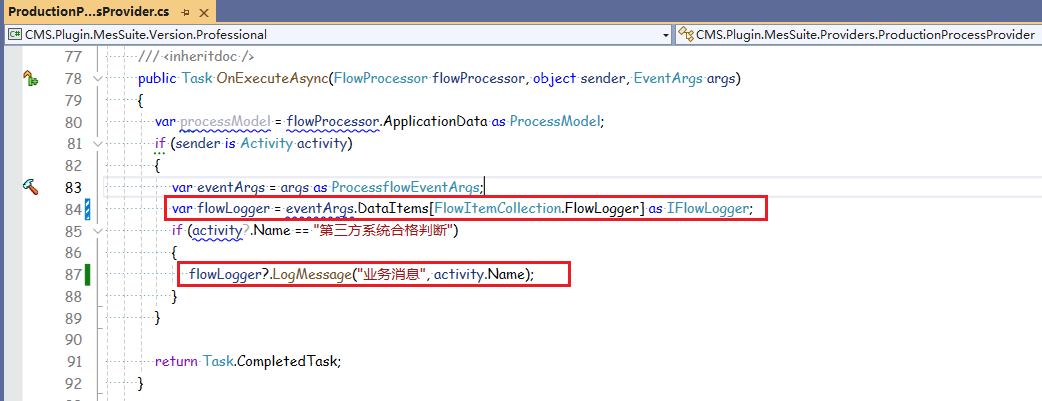

对于流程日志的输出,LMES已经封装好了对应的日志接口,开发人员只需在对应业务代码中获取该接口,输出业务日志即可,无需再拼接流程对应的字段。

4.1.1 核心方法定义

方法	用途	参数说明
`LogMessage(string message, string stepName)`	记录一般信息	message: 业务消息，stepName: 执行步骤名
`LogWarningMessage(string message, string stepName)`	记录警告信息	同上
`LogErrorMessage(string message, string stepName)`	记录错误信息	同上
`LogExceptionMessage(Exception ex, string stepName)`	记录异常信息	ex: 异常对象，stepName: 执行步骤名

4.1.2 使用方式

在继承自 ProcessBusinessActivity 的Activity中,可直接使用 Flow.Logger 进行日志记录:

// 示例 1: 记录一般信息
Flow.Logger.LogMessage($"配方加工判断,工单号={currentOrder?.Code},产品型号={currentProduct?.Model}", Name);

// 示例 2: 记录警告信息
Flow.Logger.LogWarningMessage($"物料条码:{materialCode} 为空", Name);

// 示例 3: 记录错误信息
Flow.Logger.LogErrorMessage($"配方加工判断异常:{e.Message}", Name);

// 示例 4: 记录异常
Flow.Logger.LogExceptionMessage(ex, Name);

4.2 Activity集成

4.2.1 典型使用场景

1. 流程信息记录

Flow.Logger.LogMessage($"配方应用信息:产品型号={formulaApplyModel.ProductModel},配方编号={formulaApplyModel.FormulaCode},配方版本={formulaApplyModel.FormulaVersionName}", Name);

2. 异常情况处理

try
{
    // 业务逻辑
}
catch (Exception e)
{
    canEnterStation = false;
    errorMsg = $"操作异常:{e.Message}";
    Flow.Logger.LogErrorMessage(errorMsg, Name);
}

3. 调试信息输出

Flow.Logger.LogMessage($"采集参数:{string.Join(",", parameterCollectVarNames)},【TraceId={traceId}】", Name);

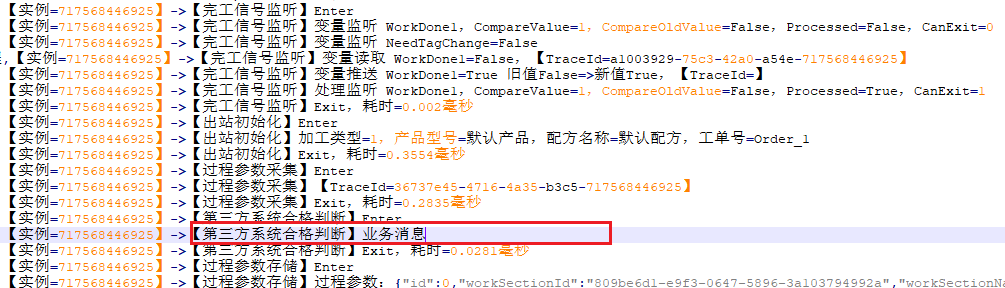

日志输出效果图如下:

五、最佳实践指南

5.1 日志记录原则

信息完整性: 确保包含足够的上下文信息
- 包含关键业务数据(工单号、产品型号、物料码等)
- 记录操作结果和状态
- 对于异常情况,记录详细的错误信息
格式一致性: 遵循标准的消息格式
- 使用统一的字段分隔符(,)
- 使用统一的键值分隔符(=)
- TraceId使用统一格式: 【TraceId={traceId}】
性能考虑: 避免过于频繁的日志记录
- 不在循环中记录大量日志
- 合理设置日志级别
- 生产环境避免记录Trace/Debug级别日志
安全性: 避免记录敏感信息
- 不记录密码、密钥等敏感数据
- 注意个人信息保护

5.2 开发指导

6.2.1 推荐的日志记录模式

// 正确示例: 包含关键信息和TraceId
Flow.Logger.LogMessage($"操作描述,关键参数={value},【TraceId={traceId}】", Name);

// 避免的模式: 缺少关键信息
Flow.Logger.LogMessage("操作完成", Name); // 不推荐

5.2.2 异常处理模式

try
{
    // 业务逻辑
}
catch (Exception e)
{
    canEnterStation = false;
    errorMsg = $"操作异常:{e.Message}";
    Flow.Logger.LogErrorMessage(errorMsg, Name);
    // 或者使用
Flow.Logger.LogExceptionMessage(e, Name);
}

5.2.3 TraceId使用规范

对于需要进行关联分析的操作,应使用TraceId:

var traceId = Flow.Instance.GetTraceId();
Flow.Logger.LogMessage($"操作描述,【TraceId={traceId}】", Name);
// 执行业务操作时传入traceId
await service.WriteValueAsync(this, parameters, cancellationToken, retryCount, retryDelay, traceId);

5.3 环境配置建议

5.3.1 开发环境配置

启用控制台输出(Trace/Debug级别)
详细的异常堆栈信息
较短的日志转转周期

5.3.2 生产环境配置

禁用控制台输出
仅记录Info及以上级别
合理的文件大小和存档限制

5.4 运维监控建议

日志文件监控: 监控日志文件大小和转转情况
错误日志告警: 对Error级别日志设置告警
性能指标关联: 结合LmesMetrics进行性能分析
定期清理: 制定日志文件清理策略

六、性能监控集成

6.1 日志与指标关联

LMES流程日志系统与性能监控系统(LmesMetrics)集成,实现日志记录和性能指标收集的统一管理:

6.2 TraceId追踪机制

TraceId是进行问题追踪和性能分析的关键机制:

使用场景:

配方参数下发
变量值读写操作
分布式操作追踪
性能瓶颈分析

示例:

var traceId = Flow.Instance.GetTraceId();
Flow.Logger.LogMessage($"采集参数:{string.Join(",", parameterCollectVarNames)},【TraceId={traceId}】", Name);
await variableService.WriteValueAsync(this, parameters, cancellationToken, retryCount, retryDelay, traceId);

所有相关的日志记录都包含TraceId,便于问题追踪和性能分析。

6.3 性能指标类型

指标类型	用途	示例
Counter	计数器,用于统计事件发生次数	进站次数、出站次数
Histogram	直方图,用于统计数值分布	流程耗时分布
Gauge	仪表,用于记录当前值	当前进站产品数

七、故障诊断指南

7.1 常见问题排查

7.1.1 日志文件未按 `{工序}_{工位}` 分文件夹

原因分析:

NLog-Extend.config未正确包含
CategoryName设置不正确,未包含工位名称
NLog-Flow.config配置错误

解决方案:

检查基座NLog.config是否包含NLog-Extend.config
验证ProductionProcessProvider中CategoryName设置,确保格式为 {工序}_{工位}
检查NLog-Flow.config中的logger名称匹配规则

7.1.2 日志格式不正确

原因分析:

自定义Logger未遵循IFlowLogger接口
消息格式化逻辑错误
未使用Flow.Logger接口

解决方案:

使用Flow.Logger而非自定义Logger
确保传入正确的stepName参数
遵循标准的消息格式规范

7.1.3 日志文件未生成

原因分析:

日志级别设置过高
文件路径权限问题
NLog配置加载失败

解决方案:

检查NLog-Flow.config中的minlevel设置
验证日志目录的读写权限

7.2 日志分析工具

7.2.1 文本搜索

使用grep等工具快速定位:

# 搜索错误日志
grep "\[Error\]" flowlog_2024-01-01.log

# 搜索特定产品码
grep "SN001" flowlog_2024-01-01.log

# 搜索TraceId
grep "TraceId=12345" flowlog_2024-01-01.log

7.2.2 TraceId追踪

通过TraceId关联相关日志:

# 提取TraceId
grep -o "TraceId=[0-9]*" flowlog_2024-01-01.log | sort | uniq

# 查看特定TraceId的所有日志
grep "TraceId=12345" flowlog_2024-01-01.log

7.2.3 时间戳分析

分析流程执行时间分布:

# 提取时间戳
grep -o "\[20[0-9-: .]*\]" flowlog_2024-01-01.log

# 统计每小时日志数量
grep -o "\[20[0-9-]* [0-9]*:" flowlog_2024-01-01.log | cut -d' ' -f2 | cut -d':' -f1 | sort | uniq -c

7.2.4 错误统计

统计各类错误的发生频率:

# 统计错误级别日志
grep -c "\[Error\]" flowlog_2024-01-01.log
grep -c "\[Warn\]" flowlog_2024-01-01.log

# 统计具体错误类型
grep "\[Error\]" flowlog_2024-01-01.log | grep -o "异常.*" | sort | uniq -c | sort -rn

7.3 故障处理流程

7.3.1 日志排查步骤

确定问题范围
- 确认发生问题的工序和工位
- 确定问题发生时间
- 确认影响范围
查找相关日志
- 根据 {工序}_{工位} 定位日志文件夹
- 根据时间戳缩小范围
- 搜索关键字(产品码、工单号等)
分析日志内容
- 查看错误日志详情
- 分析异常堆栈信息
- 追踪TraceId相关操作
定位问题原因
- 对比正常和异常日志
- 检查配置和参数
- 验证业务逻辑
解决和验证
- 实施修复方案
- 验证问题是否解决
- 记录解决方案

7.4 预防性监控

实时监控
- 监控错误日志增长趋势
- 设置错误率阈值告警
- 监控日志文件增长速度
定期分析
- 每日日志摘要分析
- 每周趋势分析报告
- 每月问题总结和优化
容量规划
- 预估日志增长趋势
- 合理配置存储空间
- 制定清理策略

八、总结

本规范文档提供了LMES流程日志的全面指导,从架构设计到实际应用,从开发规范到运维监控。通过遵循本规范,可以:

提高日志质量: 统一的格式和完整的信息便于分析
加快问题定位: TraceId和结构化日志提高排查效率
保障系统稳定: 及时发现和解决问题
优化系统性能: 结合性能指标进行持续优化

建议开发人员在日常开发中严格遵循本规范,运维人员定期检查日志质量和系统运行状态,持续改进和完善日志系统。
