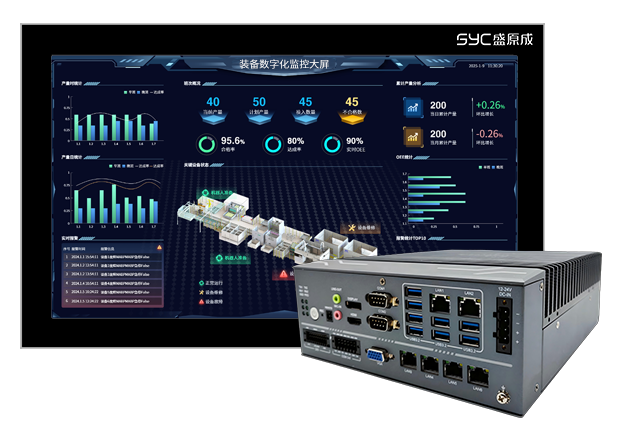

Ultra版
产品订货号：SYCPCUSM2105-600016
产品手册：下载链接
3D模型：下载链接

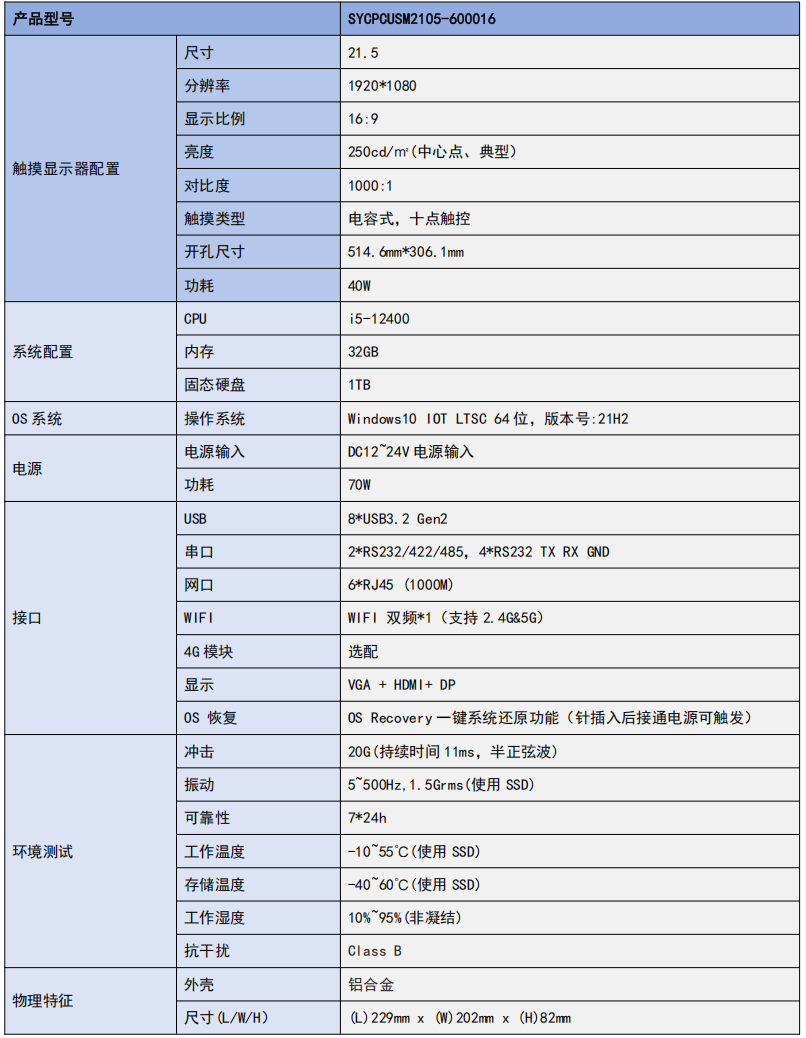

硬件参数
| 产品型号 | SYCPCUSM2105-600016 | |
|---|---|---|
| 触摸显示器配置 | 尺寸 | 21.5 |
| 分辨率 | 1920*1080 | |
| 显示比例 | 16:9 | |
| 亮度 | 250cd/㎡(中心点、典型） | |
| 对比度 | 1000:1 | |
| 触摸类型 | 电容式，十 点触控 | |
| 开孔尺寸 | 514.6mm*306.1mm | |
| 功耗 | 40W | |
| 系统配置 | CPU | i5-12400 |
| 内存 | 32GB | |
| 固态硬盘 | 1TB | |
| OS系统 | 操作系统 | Windows10 IOT LTSC 64位，版本号:21H2 |
| 电源 | 电源输入 | DC12~24V电源输入 |
| 功耗 | 70W | |
| 接口 | USB | 8*USB3.2 Gen2 |
| 串口 | 2RS232/422/485，4RS232 TX RX GND | |
| 网口 | 6*RJ45 (1000M) | |
| WIFI | 1*WIFI 双频（支持2.4G&5G） | |
| 4G模块 | 选配 | |
| 显示 | 1HDMI，1VGA，1*DP | |
| OS 恢复 | OS Recovery一键系统还原功能（针插入后接通电源可触发） | |
| 环境测试 | 抗冲击 | Operation:10G@11ms, Non-operation:20G@11ms |
| 随机振动 | 5-500Hz, 2Grms（SSD）operation | |
| 正弦振动 | 5-500Hz, 2G Non-operation | |
| 可靠性 | 7*24h | |
| 工作温度 | -10~55℃(使用SSD) | |
| 存储温度 | -40~60℃(使用SSD) | |
| 工作湿度 | 60℃ 95%RH (SSD) | |
| 抗干扰 | EMI/EMS干扰检 测标准 | |
| 物理特征 | 外壳 | 铝合金 |
| 尺寸(L/W/H) | (L)229mm*(W)202mm*(H)82mm | |

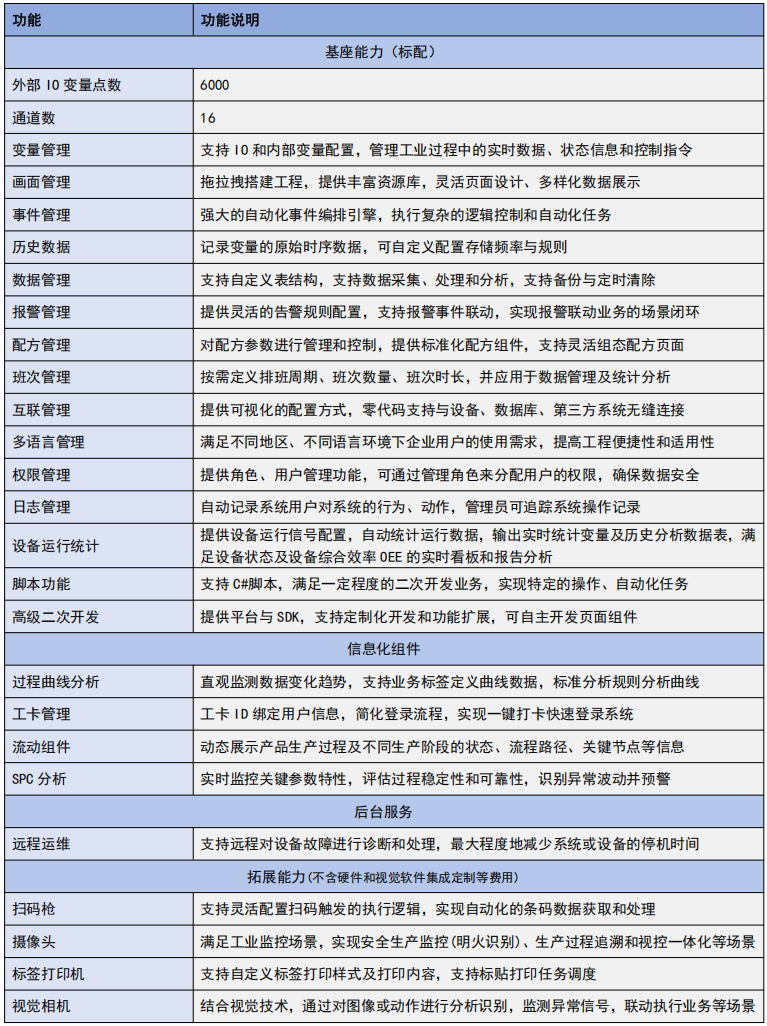

软件配置
| 功能 | 功能说明 |
|---|---|
| 基座能力 | |
| 外部IO变量点数 | 6000 |
| 通道数 | 16 |
| 变量管理 | 支持IO和内部变量配置，管理工业过程中的实时数据、状态信息和控制指令 |
| 画面管理 | 支持AI画面自动生成及拖拉拽搭建工程，提供丰富资源库，灵活页面设计、多样化数据展示 |
| 事件管理 | 强大的自动化事件编排 引擎，执行复杂的逻辑控制和自动化任务 |
| 历史数据 | 记录变量的原始时序数据，可自定义配置存储频率与规则 |
| 数据管理 | 支持自定义表结构，支持数据采集、处理和分析，支持备份与定时清除 |
| 报警管理 | 提供灵活的告警规则配置，支持报警事件联动，实现报警联动业务的场景闭环 |
| 配方管理 | 对配方参数进行管理和控制，提供标准化配方组件，支持灵活组态配方页面 |
| 班次管理 | 按需定义排班周期、班次数量、班次时长，并应用于数据管理及统计分析 |
| 互联管理 | 提供可视化的配置方式，零代码支持与设备、数据库、第三方系统无缝连接 |
| 多语言管理 | 满足不同地区、不同语言环境下企业用户的使用需求，提高工程便捷性和适用性 |
| 权限管理 | 提供角色、用户管理功能，可通过管理角色来分配用户的权限，确保数据安全 |
| 日志管理 | 自 动记录系统用户对系统的行为、动作，管理员可追踪系统操作记录 |
| 设备运行统计 | 提供设备运行信号配置，自动统计运行数据，输出实时统计变量及历史分析数据表，满足设备状态及设备综合效率OEE的实时看板和报告分析 |
| 脚本功能 | 支持C#脚本，提供AI自动生成脚本能力，满足一定程度的二次开发业务，实现特定的操作、自动化任务 |
| 高级二次开发 | 提供平台与SDK，支持定制化开发和功能扩展，可自主开发页面组件 |
| 信息化组件 | |
| 过程曲线分析 | 直观监测数据变化趋势，支持业务标签定义曲线数据，标准分析规则分析曲线 |
| 工卡管理 | 工卡ID绑定用户信息，简化登录流程，实现一键打卡快速登录系统 |
| 流动组件 | 动态展示产品生产过程及不同生产阶段的状态、流程路径、关键节点等信息 |
| SPC分析 | 实时监控关键参数特性，评估过程稳定性和可靠性，识别异常波动并预警 |
| AI服务 | |
| AI生成页面 | 自然语言输入需求，自动生成专业监控页面，将开发时间缩短至分钟级，让工程师能专注于核心业务创新 |
| AI生成脚本 | 输入脚本需求自动生成符合CMS标准的C#脚本，开发效率提升80%以上，显著降低编程门槛 |
| 对话式数据洞察(不含AI集成等定制费用) | 智能分析系统通过自然语言提问，自动关联多源数据，智能诊断根因并同步生成可视化报告，将复杂分析流程简化为分钟级对话，助力企业高效决策 |
| 拓展能力(不含硬件和视觉软件集成定制等费用) | |
| 扫码枪 | 支持灵活配置扫码触发的执行逻辑，实现自动化的条码数据获取和处理 |
| 摄像头 | 满足工业监控场景，实现安全生产监控(明火识别)、生产过程追溯和视控一体化等场景 |
| 标签打印机 | 支持自定义标签打印样式及打印内容，支持标贴打印任务调度 |
| 视觉相机 | 结合视觉技术，通过对图像或动作进行分析识别，监测异常信号，联动执行业务等场景 |
外观尺寸图

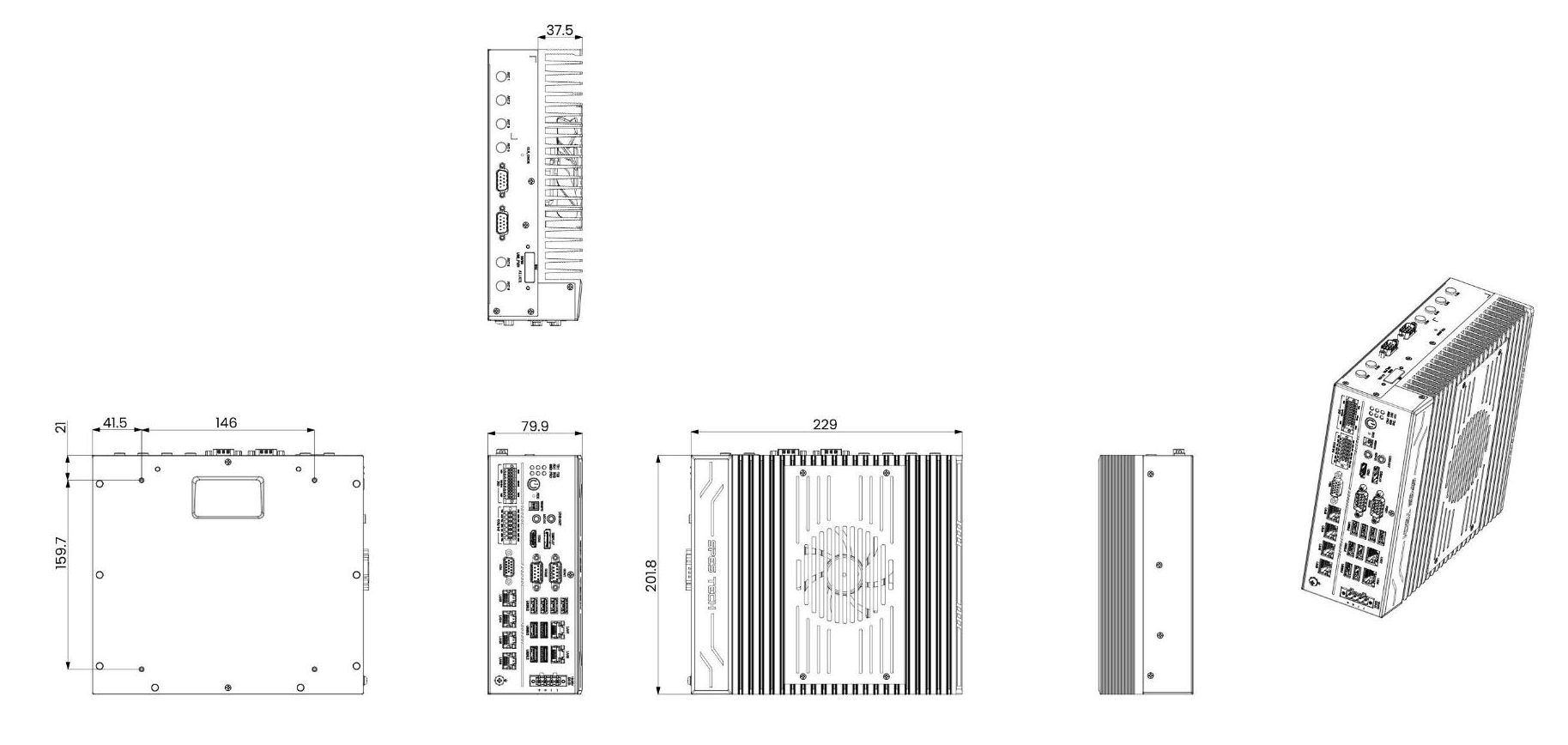

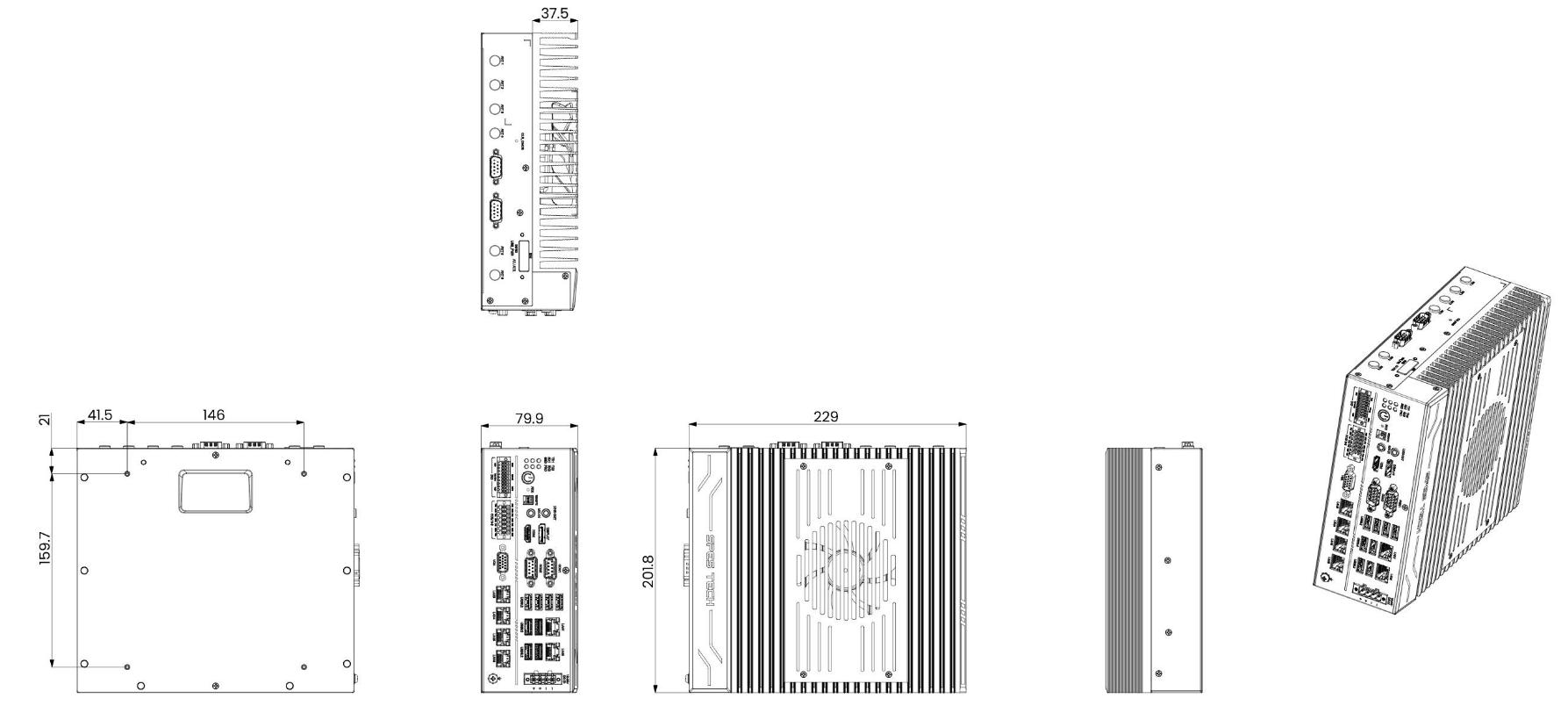

主机尺寸图

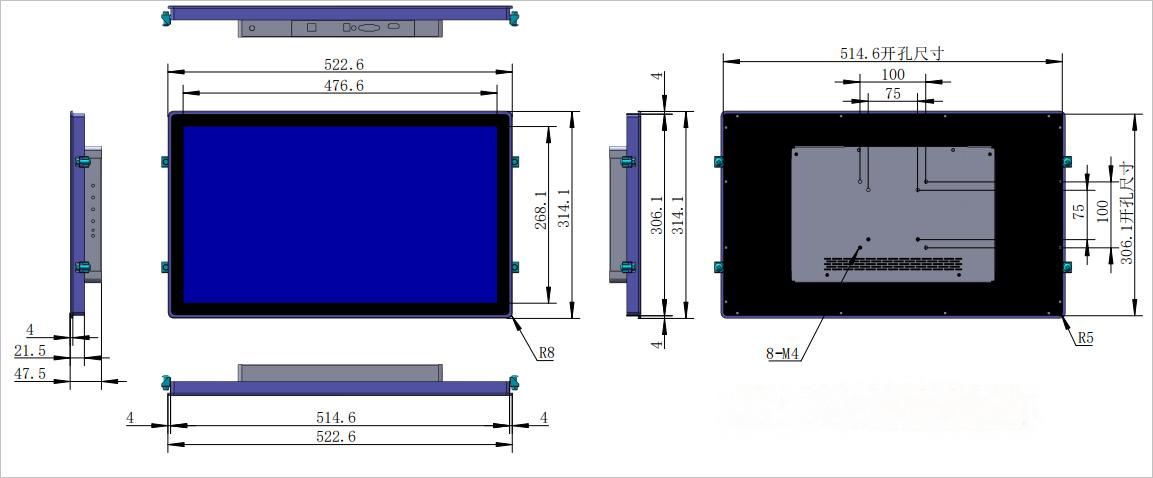

触摸显示屏尺寸图
