1.统计产量​

现有字段“累计产量”为累计量，可按照分、时、日和班次统计产量，假设原始数据的累计产量每秒加1

1.1时间维度​

演示效果​

通过下拉选项选取分、时、日表格，再通过筛选器选择日期

VeryCapture_20241119151815

配置步骤​

i.数据处理​

①创建原始表

创建变量归档表“产量统计-原始表”，添加“累计产量”字段关联原始数据，开启归档实时触发，确保数据每秒归档

image-20241125174938299image-20241125175110082

②计算净产量

在原始表创建“净产量”字段，计算净产量，即计算累计产量与其上一记录值的差值，以下两个函数均可实现：

PREVALUE函数：“累计产量”与其上一记录值的差值

[累计产量] - PREVALUE( [累计产量] )

CHANGE函数：直接返回“累计产量”跟上一记录值的差值

Change( [累计产量] )

image-20241125175150506

③创建数据聚合表

创建数据聚合表“产量统计-时间维度-聚合表”，“原始表关联”选择原始表

image-20241121145841094

④聚合数据

在聚合表中创建字段“分聚合”、“时聚合”、“日聚合”（根据所需时间维度创建），关联字段为记录时间，按时间维度分组；创建字段“产能汇总”计算产量，关联字段为净产量，汇总求和

image-20241121145245810

打开聚合触发设置-实时更新，此时数据将会根据原始表更新实时聚合

image-20241125175215757

ii.可视化​

①创建表格（以分聚合表格为例，时聚合与日聚合表格操作步骤相同）

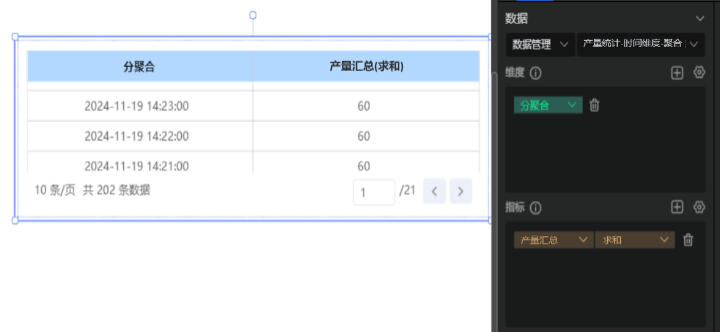

按时间维度创建表格，关联数据表为聚合表，维度为分聚合，指标为"产量汇总—求和"，将表格名改为分表格

image-20241125175234052

②关联筛选器

为通过筛选器选定所需查看数据的日期，将三个表格查询条件都关联到一个筛选器

image-20241119143320297

③配置下拉选项

添加下拉选择组件，为下拉选项配置选项值，对应三个表格名称

image-20241119152200680

为实现选择选项显示对应表格，为下拉选项添加条件判断，确保选中对应的选项时该表格显示，其他表格隐藏

image-20241125175302380image-20241119152841282

1.2班次维度​

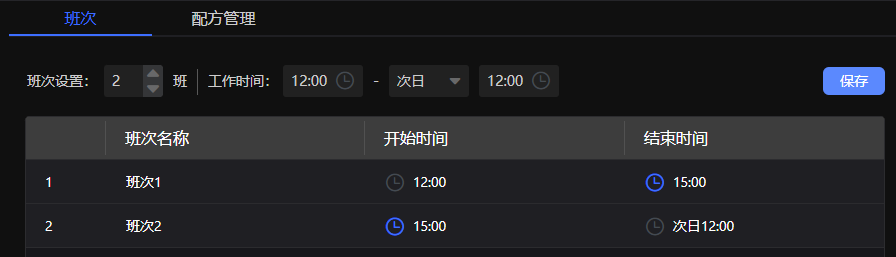

现有班次配置：image-20241125175355834

演示效果​

通过时间控件选择日期，可查看日期范围内的班次产量汇总

VeryCapture_20241120105658

配置步骤​

i.数据处理​

①创建原始表，计算净产量

延用时间维度的表和"净产量"字段

②添加字段

在原始表添加“当前班次”与“当前班次日期”字段，分别关联系统变量System_Shift（系统当前班次）与System_ShiftDate（系统当前班次日期）

image-20241125175423161

image-20241125175415544

③创建数据聚合表

创建数据聚合表，“原始表关联”选择原始表

image-20241121170956243

④聚合数据

在聚合表中创建字段“当前班次”、“当前班次日期”，关联字段为原始表的“当前班次”与“当前班次日期”，处理方式分别为“相同值为一组”与“按日”；创建字段“产量汇总”，关联字段为净产量，汇总求和

image-20241125175449813

由于班次存在跨天的情况，如果选择实时聚合，聚合数据范围只会取本日数据，所以调整数据管理的对应聚合表为定时聚合

image-20241125175503057

ii.可视化​

①创建表格

添加表格组件，关联数据表为聚合表，维度为""当前班次""与"当前班次日期"，指标为产能汇总—求和

image-20241121162839123

②配置时间控件

为了更直观展现时间维度，使用时间控件筛选时间。时间控件配置如下：

关联表格，关联字段为当前班次日期

image-20241125175511935

2.统计设备状态时长​

设备运行状态用数字代表："0"代表停机；"1"代表运行；"2"代表故障。需通过“设备状态”从分、时、日和班次统计状态时长。

2.1时间维度​

演示效果​

通过下拉选项选取日、时、分表格，再通过时间控件选择日期，可观察对应时间设备状态时长（单位：秒）

VeryCapture_20241120100710

配置步骤​

i.数据处理​

①创建原始表

创建变量归档表“状态时长统计-原始表”，添加“设备状态”字段关联原始数据，开启归档实时触发，确保数据每秒归档

image-20241125175628134image-20241125175649672

②记录各个状态时长

为方便计算各个状态时长，添加字段”设备状态-归档时间颗粒度停机时长“、"设备状态-归档时间颗粒度运行时长"、”设备状态-归档时间颗粒度故障时长“

image-20241121163744790

以"设备状态_归档时间颗粒度运行时长"为例，若设备状态值为1，则该字段返回”1“，否则返回”0“

image-20241119202741629

③创建数据聚合表

创建数据聚合表，“原始表关联”选择原始表

image-20241121164819593

④聚合数据

在聚合表中创建字段“分聚合”、“时聚合”、“日聚合”（根据所需时间维度创建），关联字段为记录时间，按时间维度分组

image-20241120104619167

在聚合表中再创建字段“设备状态归档时间停机时长”、“设备状态归档时间运行时长”、“设备状态_归档时间故障时长”，关联字段为对应原始表中状态时长，汇总求和，可计算出对应状态持续时长

image-20241121163653134

注：此处聚合单位为秒，若想以分钟为单位聚合，可添加字段处理

image-20241121164607513

打开聚合触发设置-实时更新，此时数据将会根据原始表更新实时聚合

image-20241125175710506

ii.可视化​

①配置堆积条形图

由于堆积条形图可以横向展示每个小分类的数据，可以直观看出设备状态持续时间占比，故使用堆积条形图。

下面以日聚合条形图为例：将条形图名称改为"日聚合"，数据表选择"状态时长统计时间维度聚合表",维度选择日聚合，指标选择各个状态时间求和

image-20241120114854540

②配置时间控件

为了更直观展现时间维度，使用时间控件筛选时间。时间控件配置如下：

关联三个堆积条形图，关联字段均为记录时间

image-20241120114525098

③配置下拉选项

与产量统计-时间维度-配置下拉选项步骤相同。

2.2班次维度​

现有班次配置：image-20241125175723458

演示效果​

通过时间控件选择日期，可查看班次日期范围内的班次各个状态持续时间（单位：秒）

VeryCapture_20241120112536

配置步骤​

i.数据处理​

①创建原始表、记录各个状态时长

延用时间维度的原始表与记录状态时长字段

②添加字段

在原始表添加“当前班次”与“当前班次日期”字段，分别关联系统变量System_Shift（系统当前班次）与System_ShiftDate（系统当前班次日期）

image-20241125175731238

③创建数据聚合表

创建数据聚合表，“原始表关联”选择原始表

image-20241121164843178

④聚合数据

在聚合表中创建字段“当前班次”、“当前班次日期”，关联字段为原始表的“当前班次”与“当前班次日期”，处理方式分别为“相同值为一组”与“按日”；

再创建字段“设备状态归档时间停机时长”、“设备状态归档时间运行时长”、“设备状态_归档时间故障时长”，关联字段为对应原始表中运行状态时长，汇总求和，可计算出对应状态持续时长

image-20241121171754786

注：由于归档实时触发，所以时间单位为秒；若想以分钟为单位，可添加字段处理

image-20241121164607513

由于班次存在跨天的情况，如果选择实时聚合，聚合数据范围只会取本日数据，所以调整数据管理的对应聚合表为定时聚合（最小单位为分钟）

image-20241125175739720

ii.可视化​

①配置堆积条形图

数据表选择“状态统计班次维度聚合表”，维度选择"当前班次日期"与"当前班次"，指标选择各个状态时长求和

image-20241125175745663

②配置指标卡

数据配置与堆积条形图相同，可直接复制粘贴堆积条形图，将图表类型改为指标卡

③配置时间控件

关联堆积条形图与指标卡，关联字段均为当前班次日期

image-20241120114305119

3.按班次统计历史报警次数​

演示效果​

用柱状图统计每日每班次报警次数

image-20241120191029408

配置步骤​

  • 数据处理

    ①创建聚合表

    为处理历史报警数据，添加"历史报警聚合表",原始表关联选择系统表"报警管理-历史表"

    image-20241125175754343

    ②配置字段

    i.班次不跨天且时间节点均为整点情况，以下图班次为例

    image-20241125175803903

    image-20241116085021258

    • 报警时间：关联原表“报警时间”
    • 报警日期：返回当日日期，公式为：TODAY()，配置此字段目的是统计班次日期
    • 报警次数：记录"报警名称"个数，计算报警次数
    • 报警时段：返回报警时段，公式为：HOUR([报警时间])。配置此字段目的是判断班次
    • 报警班次：判断班次，公式为：IF( [报警时段] < 14,"早班","晚班"） ，根据班次设置写公式，14点前为早班，否则为晚班（不考虑非班次时间情况）

    ii.班次不跨天且时间节点为非整点情况，以下图班次为例

    ​ image-20241125175813988

    ​ image-20241125175818361

    • 报警分钟：与报警时段作用相同，用来计算班次，计算公式：MINUTE([报警时间])
    • 是否早班：判断班次是否为早班，计算公式：AND( OR([报警时段] > 8, AND([报警时段] == 8,[报警分钟] >= 15)), OR([报警时段] < 14, AND([报警时段] == 14,[报警分钟] <= 45)))。判断报警事件是否在早班（8：15=14：45）之间，若在该区间返回ture，否则返回false。
    • 报警班次：判断最终班次为早班还是晚班，计算公式：IF([是否早班]==true, "早班", "晚班")，如果“是否早班”字段为true则为早班，否则为晚班（不考虑非班次时间情况）

    iii.班次跨天且时间节点为整点情况，以下图班次为例

    image-20241125175826789

    image-20241125175830871

    • 是否跨天：判断是否是跨日班次的次日时段，计算公式：[报警时段] <= 7。若报警时段小于等于7代表报警时间为跨日班次的跨日部分，返回true，否则返回false。
    • 报警日期：计算公式：IF( [是否跨天]==false, TODAY().AddDays(-1d), [报警时间] )。若不是跨日班次的次日时段（“是否跨天”返回false），正常计算报警日期。若为跨日班次的次日时段（“是否跨天”返回true），需要将其报警日期往前移一天。

  • 可视化

    配置堆积柱状图，数据表选择历史表聚合，维度为"报警日期"与"班次"，指标为"报警次数"

    image-20241125175837650

    若需使用时间控件或筛选器控制，参考产量统计。
