产线信息
1. 模块概述
核心功能: 产线信息模块是LMES系统中用于监控和分析生产线整体运行状态的核心功能模块。该模块提供了对生产线配置信息的全景式展示，包括工序、工位、参数配置等关键数据的实时汇总与统计分析。同时，模块支持产线信息快照功能，允许用户将当前产线状态保存为历史记录，便于追溯和对比分析生产线配置的变化趋势。
- 组件标识: ProductionLineInfo
- 组件名称: 产线信息
- 组件分类: run (插件)
2. 场景说明
产线信息模块主要应用于以下业务场景：
- 生产线配置审查: 生产管理人员需要全面了解当前产线的工序数量、工位分布、参数配置等整体情况
- 月度数据归档: 每月运行程序时，自动或手动记录产线配置快照，形成历史数据档案
- 配置变更追溯: 通过对比不同时间点的产线信息快照，追溯生产线配置的历史变更
- 数据统计分析: 基于工序段、工序等维度，统计分析各类参数的分布情况
- 问题排查定位: 当生产出现异常时，通过查看产线信息快速定位配置问题
3. 功能介绍
界面总览

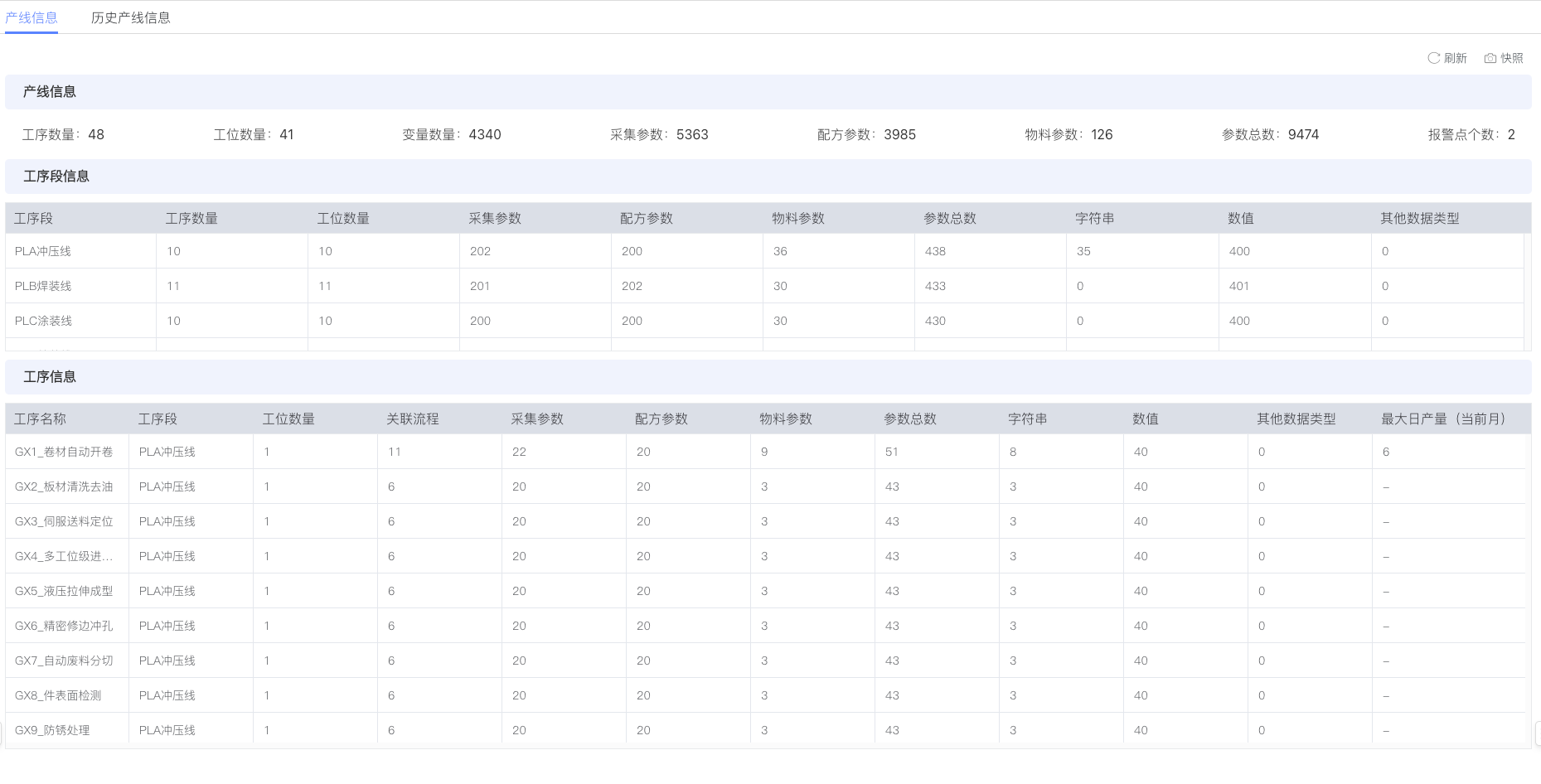

产线信息模块采用标签页布局，分为"产线信息"和"历史产线信息"两个主要视图。如下图所示，界面顶部提供了模式切换和配置管理工具栏，主体区域通过卡片和表格形式展示产线的详细数据。
3.1 产线信息视图
3.1.1 顶部工具栏
- 刷新按钮: 点击可立即重新加载最新的产线信息数据。系统执行成功后会在页面顶部显示绿色的"刷新成功"提示条
- 快照按钮: 这是产线信息模块的核心功能之一。点击此按钮后，系统将执行以下操作：
- 将当前页面的产线信 息导出并保存为PDF文档
- 同时将当前时刻的所有产线数据记录到历史数据库中
- 在"历史产线信息"视图中新增一条快照记录，类型标记为"手动快照"

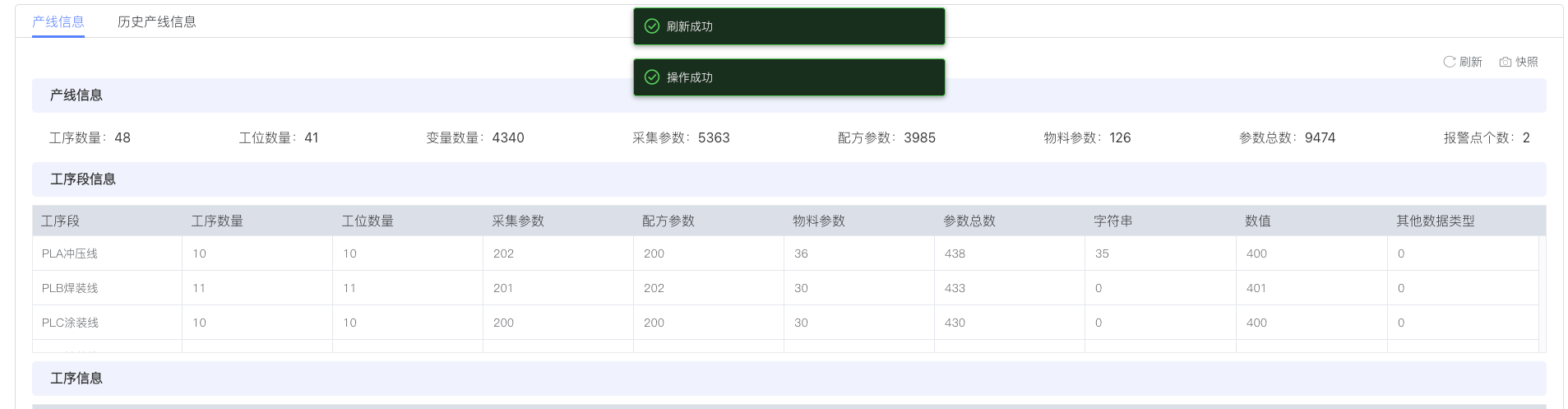

操作成功后，页面会显示绿色的"操作成功"提示条，如下图所示：
自动快照机制 除了手动点击快照按钮外，系统还支持自动快照功能。每月运行程序时，系统会自动执行一次快照操作，将当月的产线配置数据记录为历史信息，无需人工干预。
3.1.2 产线信息概览卡片
"产线信息"区域以卡片形式展示了当前生产线的核心统计指标，提供了产线配置的全局概览：
- 工序数量: 当前产线配置的工序总数（示例：48个）
- 工位数量: 所有工序下配置的工位总数（示例：41个）
- 变量数量: 系统中定义的变量总数（示例：4340个）
- 采集参数: 配置的数据采集参数总数（示例：5363个）
- 配方参数: 配置的配方参数总数（示例：3985个）
- 物料参数: 与物料相关的参数总数（示例：126个）
- 参数总数: 所有类型参数的汇总数量（示例：9474个）
- 报警点个数: 当前配置的报警点总数（示例：2个）
这些指标为用户提供了产线配置规模的直观认知，便于快速评估系统复杂度。
3.1.3 工序段信息表格
"工序段信息"表格按照生产线的工序段进行分组统计，展示了每个工序段下的详细配置数据。表格包含以下列：
| 列名 | 说明 |
|---|---|
| 工序段 | 工序段的名称标识（如：PLA冲压线、PLB焊装线、PLC涂装线） |
| 工序数量 | 该工序段下包含的工序数量 |
| 工位数量 | 该工序段下配置的工位总数 |
| 采集参数 | 该工序段的采集参数数量 |
| 配方参数 | 该工序段的配方参数数量 |
| 物料参数 | 该工序段的物料参数数量 |
| 参数总数 | 该工序段的所有参数总和 |
| 字符串 | 字符串类型的参数数量 |
| 数值 | 数值类型的参数数量 |
| 其他数据类型 | 其他数据类型的参数数量 |
通过此表格，用户可以清晰了解产线在不同工序段的参数分布情况。
3.1.4 工序信息表格

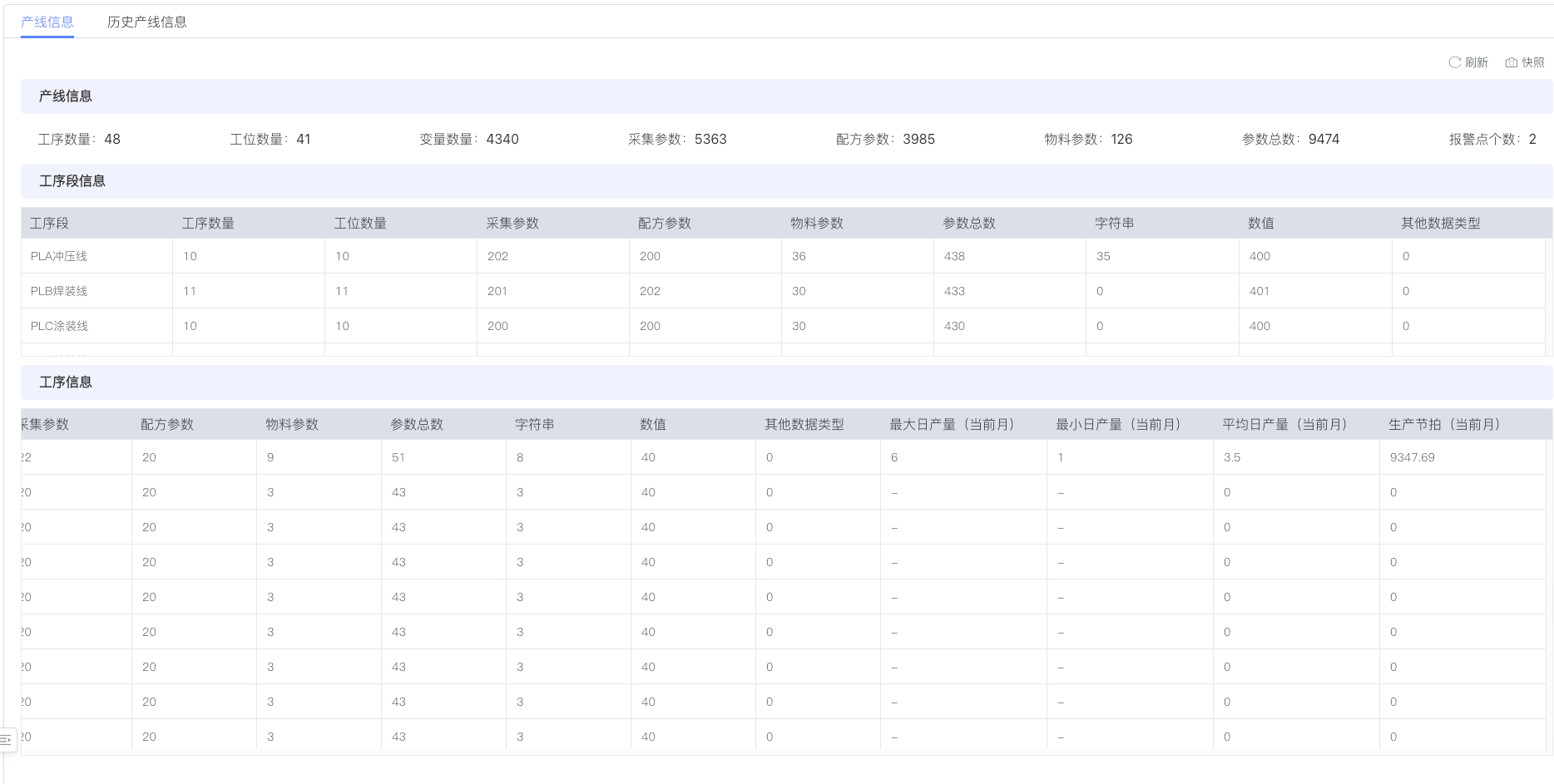

"工序信息"表格提供了最细粒度的工序级别数据展示。如下图所示，表格详细列出了每个工序的完整配置信息：
表格包含以下列：
| 列名 | 说明 |
|---|---|
| 工序名称 | 具体工序的名称（如：GX1_卷材自动开卷、GX2_板材清洗去油） |
| 工序段 | 该工序所属的工序段（如：PLA冲压线） |
| 工位数量 | 该工序配置的工位数量 |
| 关联流程 | 该工序关联的业务流程数量 |
| 采集参数 | 该工序的数据采集参数数量 |
| 配方参数 | 该工序的配方参数数量 |
| 物料参数 | 该工序的物料参数数量 |
| 参数总数 | 该工序的所有参数总和 |
| 字符串 | 字符串类型参数的数量 |
| 数值 | 数值类型参数的数量 |
| 其他数据类型 | 其他类型参数的数量 |
| 最大日产量（当前月） | 当前月该工序的最大日产量 |
| 最小日产量（当前月） | 当前月该工序的最小日产量（部分工序可能显示"-"表示无数据） |
| 平均日产量（当前月） | 当前月该工序的平均日产量 |
| 生产节拍（当前月） | 当前月该工序的生产节拍 |
| 工序信息表格中的"最大日产量"、"最小日产量"、"平均日产量"和"生产节拍"字段统计的是当前月的生产数据。这些数据会随着每月的自动快照被记录到历史信息中。 |
3.2 历史产线信息视图

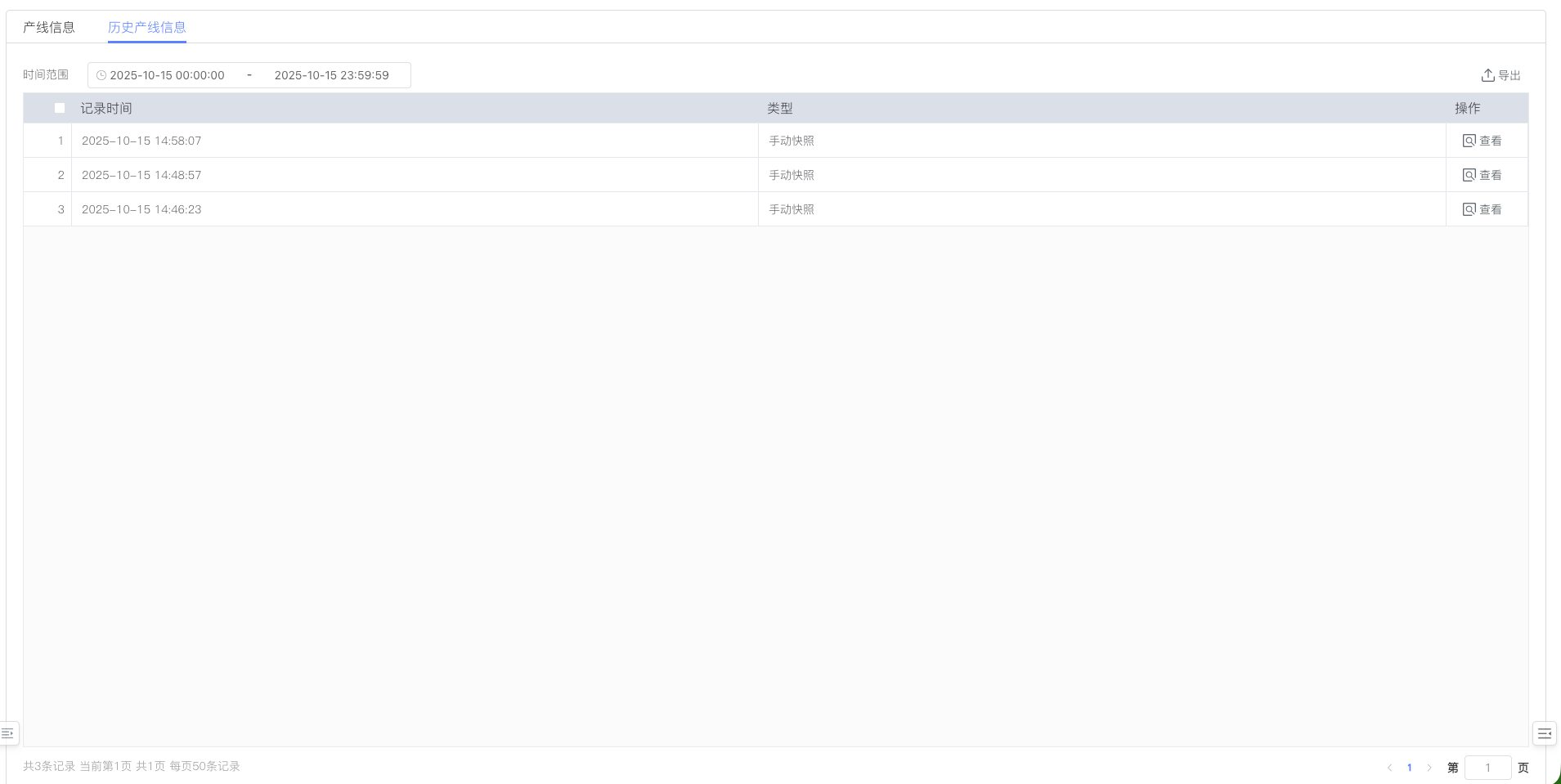

点击界面顶部的"历史产线信息"标签页，可以切换到历史数据查看视图，如下图所示：
3.2.1 时间范围筛选
界面左上角提供了"时间范围"选择器，包含两个日期时间选择框，中间用"-"符号连接：
- 起始时间: 选择查询的起始日期和时间（默认格式：YYYY-MM-DD HH:mm:ss）
- 结束时间: 选择查询的结束日期和时间
用户可以通过调整时间范围，筛选指定时期内的历史快照记录。
3.2.2 导出功能
界面右上角提供了"导出"按钮（下载图标），点击后可以将当前筛选条件下的历史记录列表导出为Excel或其他格式的文件，便于离线分析。
3.2.3 历史记录列表
历史记录以表格形式展示，包含以下列：
| 列名 | 说明 |
|---|---|
| 记录时间 | 快照记录的创建时间（格式：YYYY-MM-DD HH:mm:ss） |
| 类型 | 快照的类型标识，包括： • 手动快照: 用户点击快照按钮手动创建 • 自动快照: 系统每月自动创建 |
| 操作 | 提供"查看"按钮（图标），点击可查看该时间点的产线信息详情 |
3.2.4 查看历史快照详情

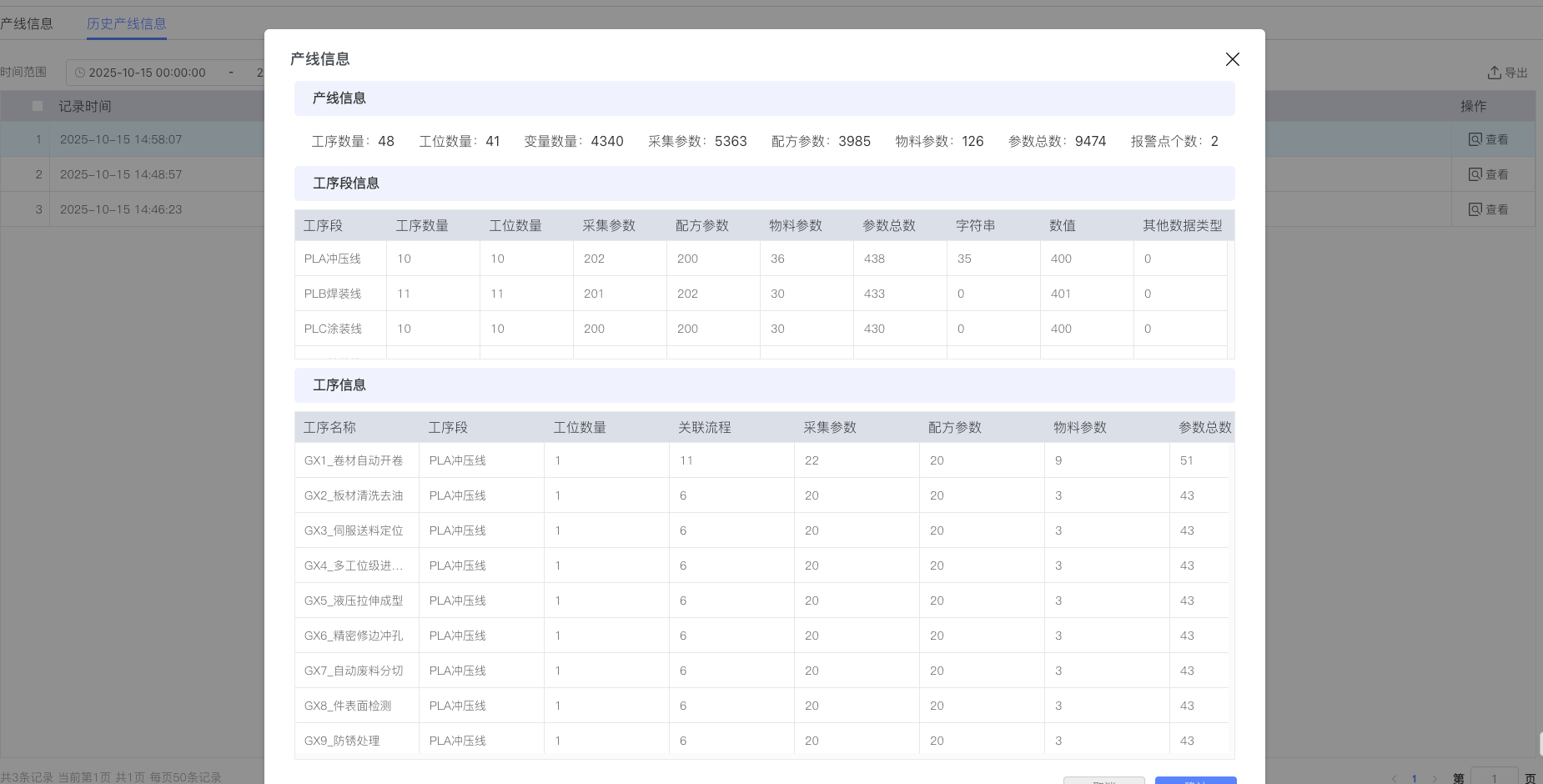

点击历史记录列表中的"查看"按钮，系统会弹出模态对话框，展示该时间点保存的完整产线信息快照，如下图所示：
对话框内容包括：
- 产线信息概览: 显示快照时刻的8项核心统计指标
- 工序段信息表格: 快照时刻的工序段配置数据
- 工序信息表格: 快照时刻的详细工序配置数据（包含当月生产数据）
对话框右上角提供"×"关闭按钮，底部提供两个操作按钮：
- 取消: 关闭对话框，不执行任何操作
- 确认: 确认查看并关闭对话框（蓝色主按钮）
3.2.5 分页控件
历史记录列表底部提供了完整的分页控件，显示信息包括：
- 共X条记录
- 当前第X页
- 共X页
- 每页50条记录
用户可以通过分页控件浏览不同页的历史记录。
