质量分析
1. 模块概述
1.1 模块简介
质量分析模块是LMES制造执行系统的核心质量管理插件，以SPC统计过程控制为基础，结合多种质量分析方法对生产过程进行全面监控和分析。该模块通过科学的统计方法监控生产过程的稳定性和能力，帮助企业实现从"事后检验"到"事前预防"的质量管理转型。
- 组件标识: SPCAnalysis
- 组件名称: 质量分析
- 组件分类: run (插件)
1.2 核心价值
- 实时监控：24/7实时监控生产过程质量状态
- 预防导向：通过统计分析提前发现质量隐患
- 数据驱动：基于数据的科学决策支持
- 持续改进：支持PDCA质量管理循环
- 合规管理：满足ISO 9001、TS16949等质量体系要求
1.3 适用场景
- 制造业生产过程质量控制
- 产品关键特性监控
- 供应商质量管理
- 工艺参数优化
- 质量改进项目支持
2. 快速入门
2.1 基本导航
- 质量数据总览：整体质量状况概览
- 参数SPC分析：详细的统计过程控制分析
- 参数实时CPK：实时过程能力监控
3. 功能模块详解
3.1 质量数据总览
3.1.0 质量参数设置
🔧 参数配置管理
主要配置项
- 产品型号：选择需要配置参数的产品
- 配方版本：选择对应的配方版本
- 参数列表配置：
- 参数：如PG1_DINT5、PG1_DINT6、PG2_DINT1等测量参数
- 所属工序：如GX1_卷材自动开卷、GX2_板材清洗去油等
- 目标值：参数的目标值设置
- 规格下限：规格要求的下限值
- 规格上限：规格要求的上限值
- 控制图类型：I-MR、Xbar-S、Xbar-R等控制图类型选择
- 子组大小：统计分析的样本子组数量
操作功能
- 添加：新增参数配置
- 删除：删除已选参数配置
3.1.1 功能描述

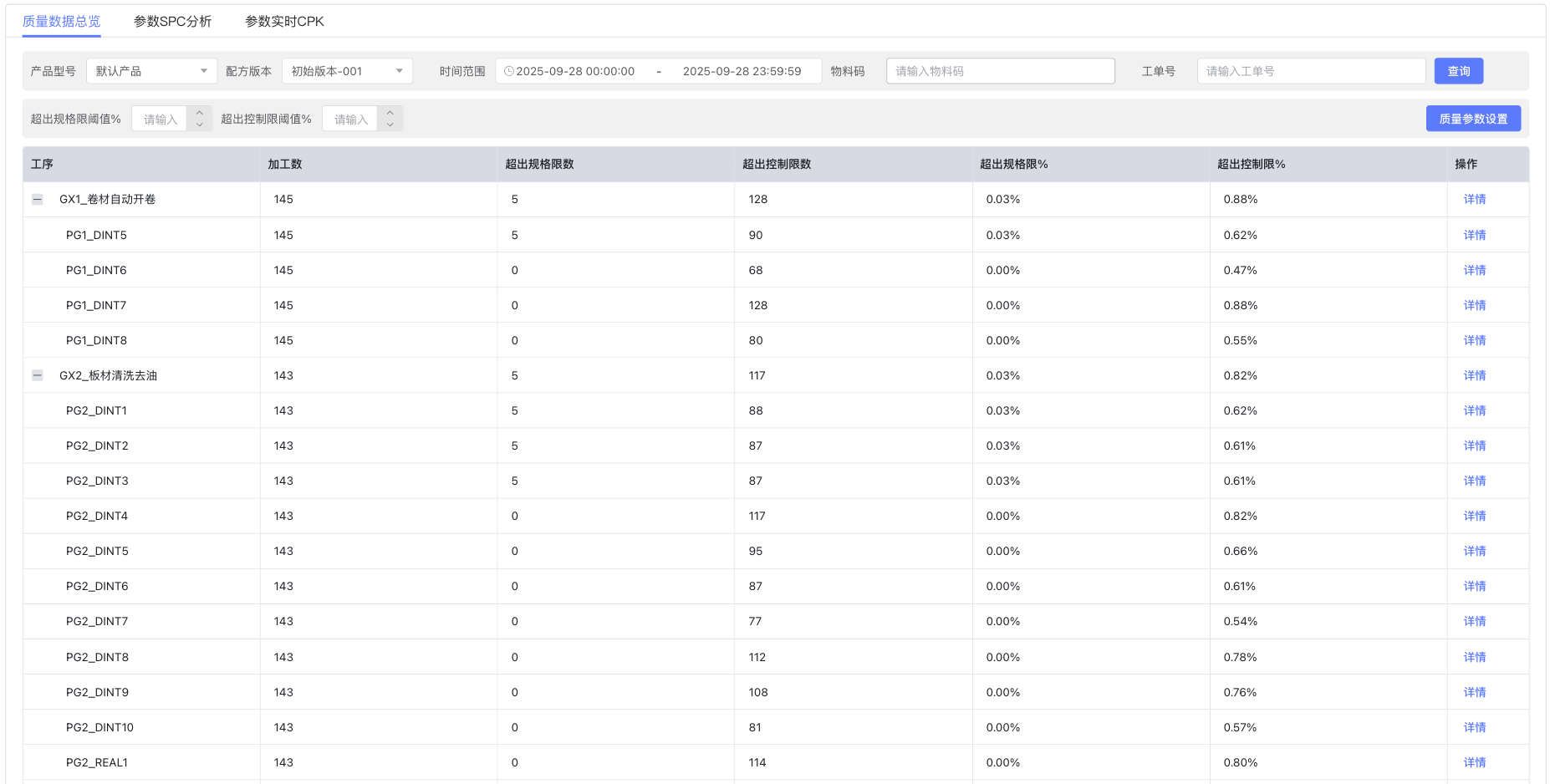

质量数据总览提供企业质量管理的"驾驶舱"视图，通过关键质量指标(KQI)展示整体质量状况，帮助管理者快速了解生产质量水平。
3.1.2 主要功能特性
📊 质量统计表格
- 工序质量汇总：按工序统计加工数量、超出规格限数量、超出控制限数量
- 质量比率计算：自动计算超出规格限比率、超出控制限比率
- 分层显示：按工序层级展示，支持参数级别的详细查看
- 操作功能：每行提供"详情"链接，可跳转到具体参数的SPC分析界面
3.1.3 操作步骤
-
设置查询条件
产品型号：选择需要分析的产品型号
配方版本：选择对应的配方版本
时间范围：选择起始日期和结束日期
物料码：输入物料编码进行筛选
工序号：选择关注的工序编号
超出规格限阈值%：设置规格限异常阈值
超出控制限阈值%：设置控制限异常阈值 -
查看质量概况
- 观察各工序的加工数量和质量状况
- 重点关注超规格限比率 > 0.5% 的工序
- 监控超控制限比率 > 1% 的异常工序
-
深入分析
- 点击"详情"按钮进入具体工序的SPC分析
- 使用导出功能生成质量报表
3.2 参数SPC分析
参数SPC分析是系统的核心功能模块，提供专业的统计过程控制分析工具。
3.2.1 控制图分析
🎯 I-MR控制图详解
控制图是SPC的核心工具，用于监控过程的稳定性：
上部控制图 (Individual Chart - I图)
- 用途：监控个别测量值的变化
- 控制限计算：
- 中心线 (X̄) = 所有测量值的平均值
- 上控制限 (UCL) = X̄ + 2.66 × MR̄
- 下控制限 (LCL) = X̄ - 2.66 × MR̄
- 判读要点：
- 数据点在控制限内：过程受控
- 数据点超出控制限：过程失控，需要调查原因
下部控制图 (Moving Range Chart - MR图)
- 用途：监控相邻测量值间的变异性
- 控制限计算：
- 中心线 = MR̄（移动极差的平均值）
- 上控制限 = 3.267 × MR̄
- 下控制限 = 0（通常为0）
- 判读意义：反映过程的短期变异
🔧 控制图操作功能
-
控制图切换
- 控制图/能力分析选项卡切换
- I-MR控制图显示（上部Individual图，下部Moving Range图）
-
判异规则设置
通过"判异设置"按钮可配置Western Electric判异规则：
| 规则编号 | 判异条件 | N值 | M值 | 应用场景 |
|---|---|---|---|---|
| R1 | N个点落在控制限以外 | 1 | - | 过程失控检测 |
| R2 | 连续N个点落在中心线同一侧 | 9 | - | 过程偏移检测 |
| R3 | 连续N个点呈递增或递减 | 6 | - | 趋势变化检测 |
| R4 | 连续N个点中相邻点交替上下 | 14 | - | 系统性变化 |
| R5 | N个点中有M个点在2σ外同侧 | 3 | 2 | 过程不稳定 |
| R6 | N个点中有M个点在1σ外同侧 | 5 | 4 | 变异增大检测 |
| R7 | 连续N个点落在中心线两侧1σ内 | 15 | - | 变异异常减小 |
| R8 | N个点中无一个在中心线附近1σ内 | 8 | - | 分层现象检测 |
-
参数设置
- 控制限系数调整和显示参数配置
- 右侧显示控制限数值（UCL、X̄、LCL等）
-
交互操作
- 异常点用红色标记显示（基于判异规则自动识别）
- 鼠标悬停显示数据详情
- 支持导出数据和生成报告功能
3.2.2 过程能力分析
📊 能力分析组件
过程能力分析评估生产过程满足规格要求的能力：
直方图分析
- 数据分布可视化：直观显示测量数据的分布形状
- 正态性检验：通过叠加的正态曲线评估数据正态性
- 规格限标识：清晰标示上下规格限位置
能力指数计算与解读
| 指数类型 | 计算公式 | 应用场景 | 评判标准 |
|---|---|---|---|
| Cp | (USL-LSL)/(6σ) | 过程潜在能力 | ≥1.67优秀，≥1.33良好 |
| Cpk | min(CPU,CPL) | 过程实际能力 | ≥1.67优秀，≥1.33良好 |
| CPU | (USL-X̄)/(3σ) | 上规格能力 | ≥1.0合格 |
| CPL | (X̄-LSL)/(3σ) | 下规格能力 | ≥1.0合格 |
| Pp | (USL-LSL)/(6S) | 过程整体性能 | ≥1.67优秀 |
| Ppk | min(PPU,PPL) | 过程实际性能 | ≥1.67优秀 |
统计信息面板
- 常量统计：
- 规格下限、目标值、规格上限
- 样本数量、平均值、标准差
- 过程能力指数：
- 组内能力：Cp、CPL、CPU、Cpk
- 整体能力：Pp、PPL、PPU、Ppk
- 其他指数：Ca（偏移系数）、Cpm（修正能力指数）
- 性能统计：
- PPM统计：预期不合格品率（百万分之一）
- 实测统计：实际不合格品统计
3.3 参数实时CPK监控
3.3.1 实时监控面板
📱 CPK卡片显示 每个参数以独立卡片形式展示：
- 参数标识：PG1_DINT5、PG1_DINT6、PG2_DINT1等参数编码
- 工序描述：GX1_卷材自动开卷、GX2_板材清洗去油等工序名称
- 当前值：显示参数的最新测量值（如244、8、216等）
- CPK值：实时计算的过程能力指数（红色显示低于阈值的CPK值）
- 状态指示器：红色圆点表示需关注，橙色圆点表示良好
- 趋势图：每个卡片底部显示CPK变化的小型趋势线图
- 详情链接：每个卡片右上角提供"详情"链接
3.3.2 CPK等级分类系统
| 等级 | CPK范围 | 颜色标识 | 质量水平 | 建议措施 |
|---|---|---|---|---|
| A级 | CPK ≥ 1.33 | 🟠 橙色 | 良好 | 维持现状，持续监控 |
| B级 | 1.00 ≤ CPK < 1.33 | 🟠 橙色 | 可接受 | 加强监控，寻找改进机会 |
| C级 | CPK < 1.00 | 🔴 红色 | 需关注 | 分析原因，制定改进计划 |
| D级 | CPK < 0.67 | 🔴 红色 | 需改进 | 立即停产调查，紧急改进 |
3.3.3 实时预警机制
自动预警条件
- CPK值低于设定阈值（通常1.33）
- CPK值连续下降趋势
- 单个测量值超出规格限
- 过程出现失控信号
预警响应流程
- 系统自动发出预警信号
- 相关人员接收预警通知
- 快速响应和问题调查
- 采取纠正措施
- 效果验证和记录
4. 操作指南
4.1 质量参数设置操作

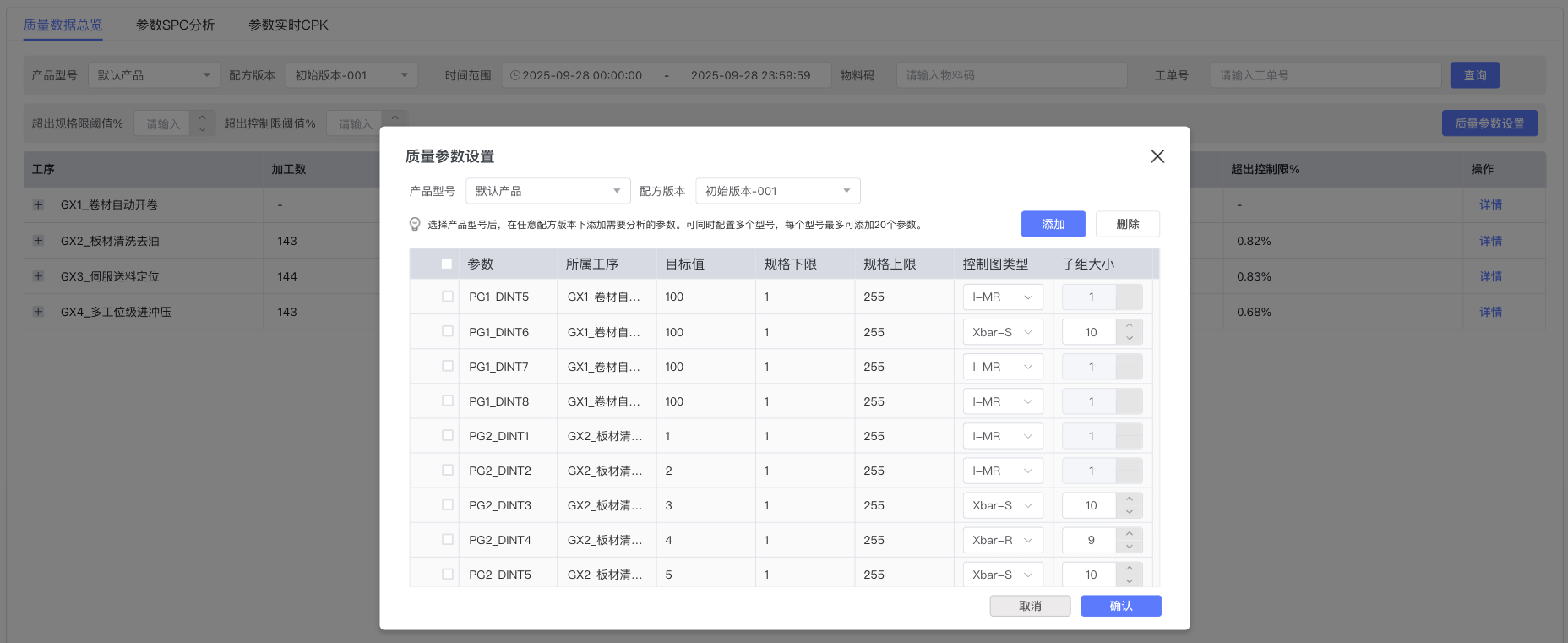

基 于效果图-质量参数设置界面，主要操作包括：
参数配置步骤
- 选择产品型号和配方版本
- 在参数列表中配置各项数值：
- 设置目标值、规格下限、规格上限
- 选择控制图类型（I-MR、Xbar-S、Xbar-R）
- 设置子组大小
- 使用“添加”按钮新增参数
- 使用“删除”按钮移除不需要的参数
- 点击“确认”保存配置
4.2 判异规则设置操作
基于效果图-判异规则设置界面，主要操作包括：
判异规则配置步骤
- 在SPC分析界面点击“判异设置”按钮
- 在弹出的设置窗口中：
- 勾选需要启用的规则（R1-R8）
- 调整N值和M值参数
- 点击“确认”应用设置
- 系统将自动在控制图上以红色标记异常点
5. SPC理论基础
5.1 统计过程控制核心概念
5.1.1 变异的两种类型
普通原因变异 (Common Cause Variation)
- 特征：随机的、不可避免的、可预测的
- 来源：原材料的自然变异、环境条件变化、设备的正常磨损
- 管理方式：通过系统性改进减少，如工艺优化、设备升级
特殊原因变异 (Special Cause Variation)
- 特征：非随机的、可识别的、不可预测的
- 来源：设备故障、操作错误、原料异常、环境突变
- 管理方式：及时识别并消除，恢复过程稳定状态
5.1.2 过程状态分类
| 过程状态 | 变异类型 | 控制图表现 | 管理重点 |
|---|---|---|---|
| 理想状态 | 仅有普通原因 | 数据点在控制限内随机分布 | 维持现状 |
| 失控状态 | 存在特殊原因 | 数据点超出控制限或呈现模式 | 查找并消除特殊原因 |
| 过度调整 | 人为引入的变异 | 数据点呈现过度校正模式 | 减少不必要的调整 |
5.2 控制图统计原理
5.2.1 3σ原理
理论基础
- 正态分布下，99.73%的数据落在μ±3σ范围内
- 控制限设置：UCL = μ + 3σ, LCL = μ - 3σ
- 误判概率：α = 0.27%（假阳性率）
实际应用中的修正
I-MR控制图的控制限系数：
- I图：±2.66 × MR̄（等效于3σ）
- MR图：3.267 × MR̄
- 修正原因：移动极差的分布特性
5.2.2 ARL (Average Run Length)
ARL的意义
- ARL₀：过程受控时的 平均游程长度 ≈ 370
- ARL₁：过程失控时的平均游程长度，越小越好
- 目标：在保证低误判率的前提下，快速检出失控状态
5.3 过程能力理论
5.3.1 6σ质量管理
6σ水平对应关系
| σ水平 | CPK值 | 不合格率(PPM) | 质量等级 |
|---|---|---|---|
| 6σ | 2.0 | 3.4 | 世界级 |
| 5σ | 1.67 | 233 | 优秀 |
| 4σ | 1.33 | 6,210 | 良好 |
| 3σ | 1.0 | 66,807 | 一般 |
| 2σ | 0.67 | 308,538 | 较差 |
5.3.2 能力指数的统计特性
Cpk的置信区间
Cpk的(1-α)置信区间：
下限 = Cpk × √[(n-1)/χ²(α/2,n-1)]
上限 = Cpk × √[(n-1)/χ²(1-α/2,n-1)]
其中：n为样本量，χ²为卡方分布
6. 最佳实践与注意事项
6.1 数据质量管理
6.1.1 测量系统分析(MSA)
Gage R&R 要求
- 优秀：%R&R < 10%
- 可接受：10% ≤ %R&R < 30%
- 不可接受：%R&R ≥ 30%
定期校准计划
测量设备校准频次：
- 关键测量设备：每月校准
- 一般测量设备：每季度校准
- 参考标准件：每年送外部校准
6.1.2 数据采集规范
采样策略
- 子组大小：通常n=1（连续生产）或n=4-5（批量生产）
- 采样频率：根据生产节拍确 定，建议每小时或每批次
- 采样位置：代表性位置，避免边界效应
数据记录要求
- 实时记录，避免事后补录
- 记录采样时间、操作员、设备状态等关键信息
- 异常数据必须注明原因和处理措施
7. 附录
7.1 术语表
| 术语 | 英文 | 定义 | 应用 |
|---|---|---|---|
| 统计过程控制 | SPC | 运用统计方法监控和控制过程的技术 | 质量管理核心工具 |
| 控制图 | Control Chart | 用于监控过程稳定性的统计图表 | 过程监控主要工具 |
| 过程能力 | Process Capability | 过程满足规格要求的能力 | 过程评价重要指标 |
| 控制限 | Control Limits | 基于统计原理确定的过程变异界限 | 判断过程状态标准 |
| 规格限 | Specification Limits | 产品或服务必须满足的技术要求 | 质量标准定义 |
| 移动极差 | Moving Range | 相邻测量值之间的绝对差值 | I-MR控制图组成部分 |
7.2 常用公式
7.2.1 控制限计算
I-MR控制图：
- I图中心线：X̄ = (X₁ + X₂ + ... + Xₙ) / n
- I图控制限：UCL_I = X̄ + 2.66×MR̄, LCL_I = X̄ - 2.66×MR̄
- MR图中心线：MR̄ = (MR₁ + MR₂ + ... + MRₙ₋₁) / (n-1)
- MR图控制限：UCL_MR = 3.267×MR̄, LCL_MR = 0
X̄-R控制图：
- X̄图控制限：UCL_X̄ = X̄ + A₂×R̄, LCL_X̄ = X̄ - A₂×R̄
- R图控制限：UCL_R = D₄×R̄, LCL_R = D₃×R̄
7.2.2 过程能力指数
基本能力指数：
- Cp = (USL - LSL) / (6σ̂)
- Cpk = min[(USL - X̄)/(3σ̂), (X̄ - LSL)/(3σ̂)]
性能指数：
- Pp = (USL - LSL) / (6S)
- Ppk = min[(USL - X̄)/(3S), (X̄ - LSL)/(3S)]
其他指数：
- Ca = |X̄ - T| / [(USL - LSL)/2] （偏移系数）
- Cpm = (USL - LSL) / [6√(σ² + (X̄ - T)²)] （修正能力指数）
7.3 参考资料
标准文件
- GB/T 4091-2001 《常规控制图》
- GB/T 17989.1-2020 《控制图 第1部分：通用指南》
- ISO 7870-2:2013 《Control charts — Part 2: Shewhart control charts》
