设备状态分析

1. 模块概述​

设备状态分析用于复盘设备在指定时间内的运行、停机、故障及其他状态，帮助生产管理和设备管理人员定位异常设备，并进一步查看单台设备的状态结构、发生次数、时间轴和状态明细。

2. 使用前准备​

  • 基座中已配置设备运行统计和设备状态采集。
  • 如需查看状态类别和原因，应启用状态原因分析。
  • 如需按班次日统计，应先完成班次配置。

3. 设备总览​

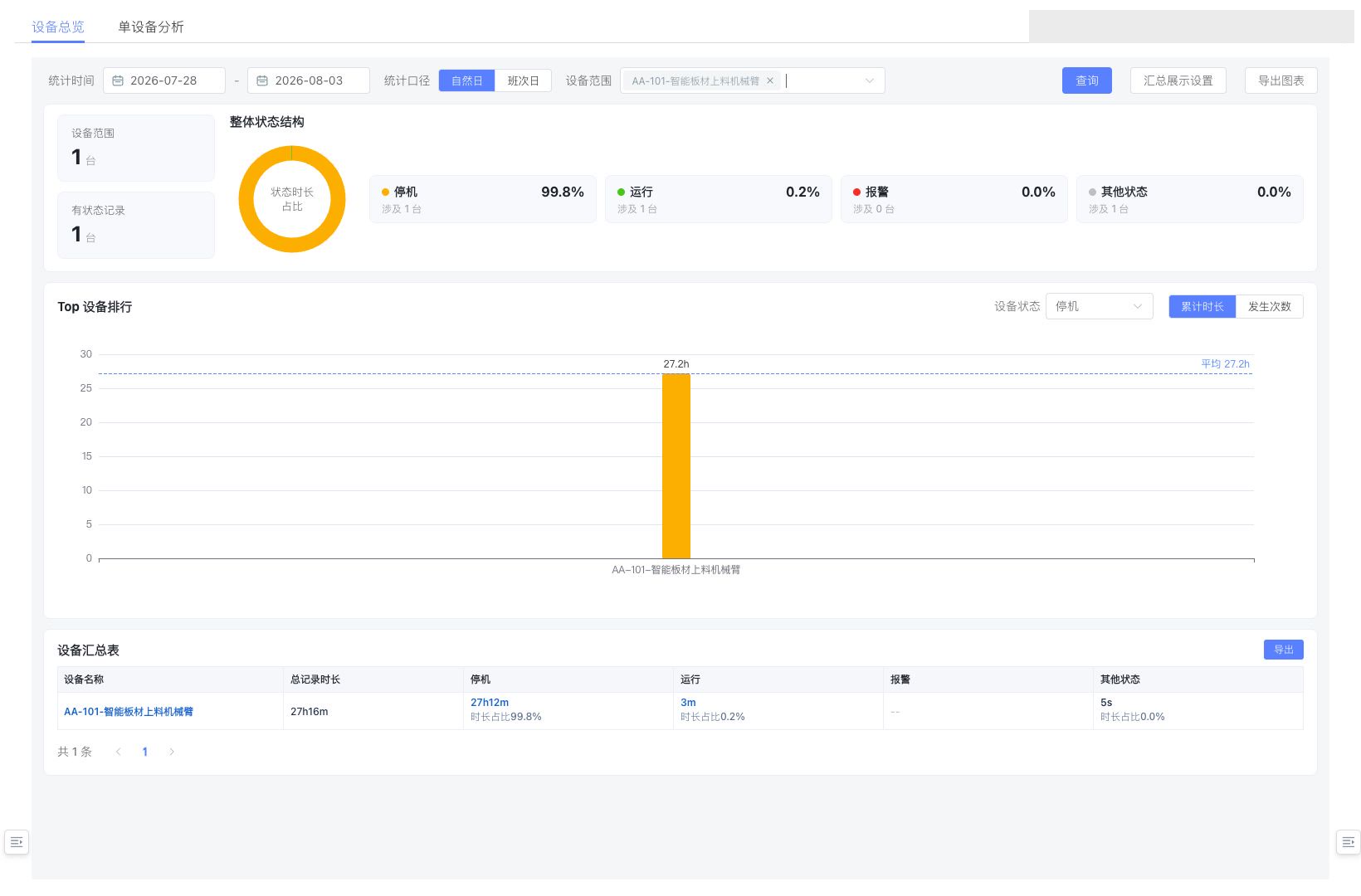

设备状态分析设备总览

设备总览用于快速判断整体状态结构，并定位停机或故障较多的设备。

3.1 查询条件​

  1. 选择 统计时间。默认查询最近 7 天，包含当天；单次查询范围不能超过 31 天。
  2. 选择 统计口径：
    • 自然日：按每天 00:00-24:00 统计；
    • 班次日：按班次开始日期统计。
  3. 在 设备范围 中选择一台设备；不选择时查询全部设备。
  4. 点击 查询 刷新总览摘要、状态结构、Top 排行和设备汇总表。

3.2 整体状态结构​

页面展示当前设备范围、存在状态记录的设备数，以及各状态的时长、占比和涉及设备数。汇总展示设置中未单独展示的状态会合并为“其他状态”。

3.3 Top 设备排行​

  1. 在 设备状态 中选择需要分析的真实状态，默认按停机状态排行。
  2. 选择 累计时长 或 发生次数 作为排序指标。
  3. 查看设备柱形排行和平均值，定位高于平均水平的设备。

3.4 设备汇总表​

设备汇总表按设备展示总记录时长，以及各状态的时长和占比。点击 导出 可导出当前查询结果。

3.5 汇总展示设置​

点击 汇总展示设置，勾选需要在汇总区单独展示的重点状态。保存后会影响：

  • 设备总览的整体状态结构；
  • 设备总览的设备汇总表状态列；
  • 单设备分析的状态卡片。

未勾选状态归入“其他状态”。

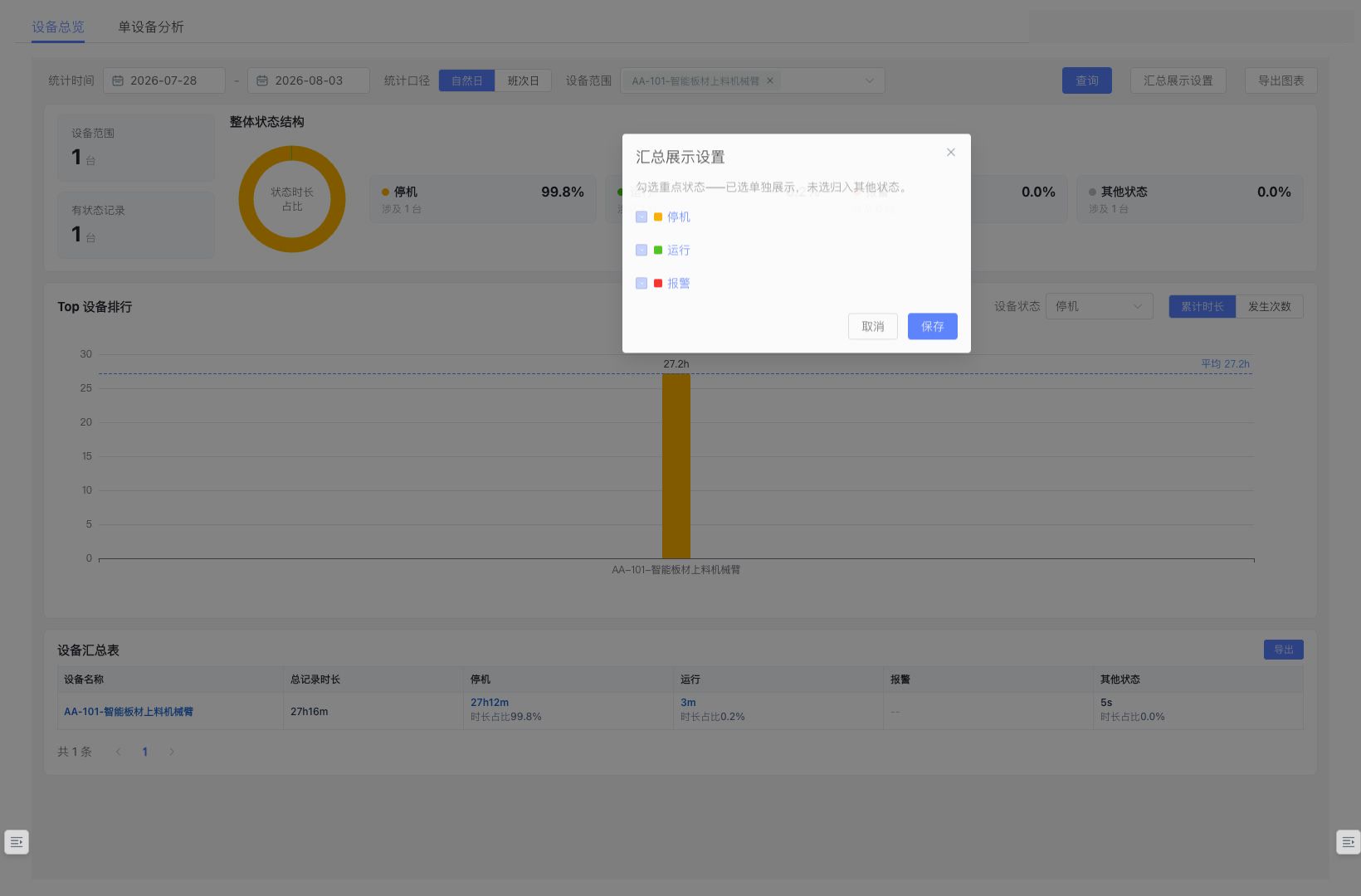

设备状态汇总展示设置

4. 单设备分析​

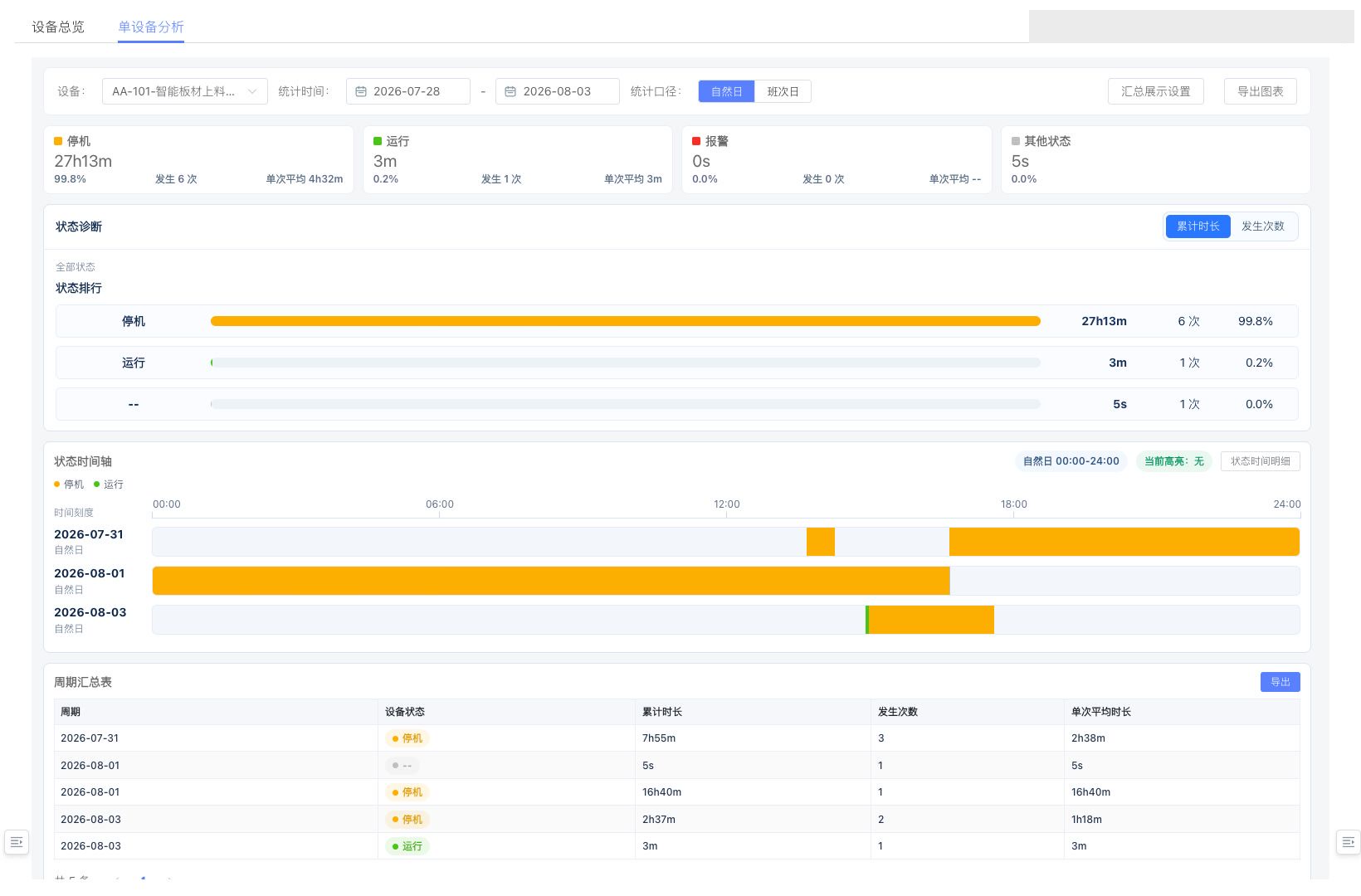

设备状态分析单设备分析

4.1 选择分析对象​

切换到 单设备分析 标签，选择设备、统计时间和统计口径，然后点击 查询。

4.2 状态卡片​

状态卡片展示累计时长、时长占比、发生次数和单次平均时长。点击状态卡片可筛选下方分析内容，再次点击可取消筛选。

4.3 状态诊断​

状态诊断可按累计时长或发生次数查看。启用状态原因分析后，可按以下层级下钻：

全部状态 → 设备状态 → 状态类别 → 状态原因

点击排行项进入下一级，点击上级路径返回。当前选择会同步筛选时间轴、周期汇总表和状态时间明细。

4.4 状态时间轴​

时间轴按自然日或班次日展示设备状态流转。选择状态、类别或原因后，时间轴高亮对应片段。

  • 点击 状态时间明细，打开当前分析上下文的区间明细；
  • 点击时间轴色块，可打开明细并定位到对应时间段。

4.5 状态时间明细​

明细弹窗展示设备、统计时间、统计口径、时间段数量和累计时长，并列出各状态区间。可按设备状态、状态类别、状态原因和关键词筛选，点击 导出 可导出筛选结果。

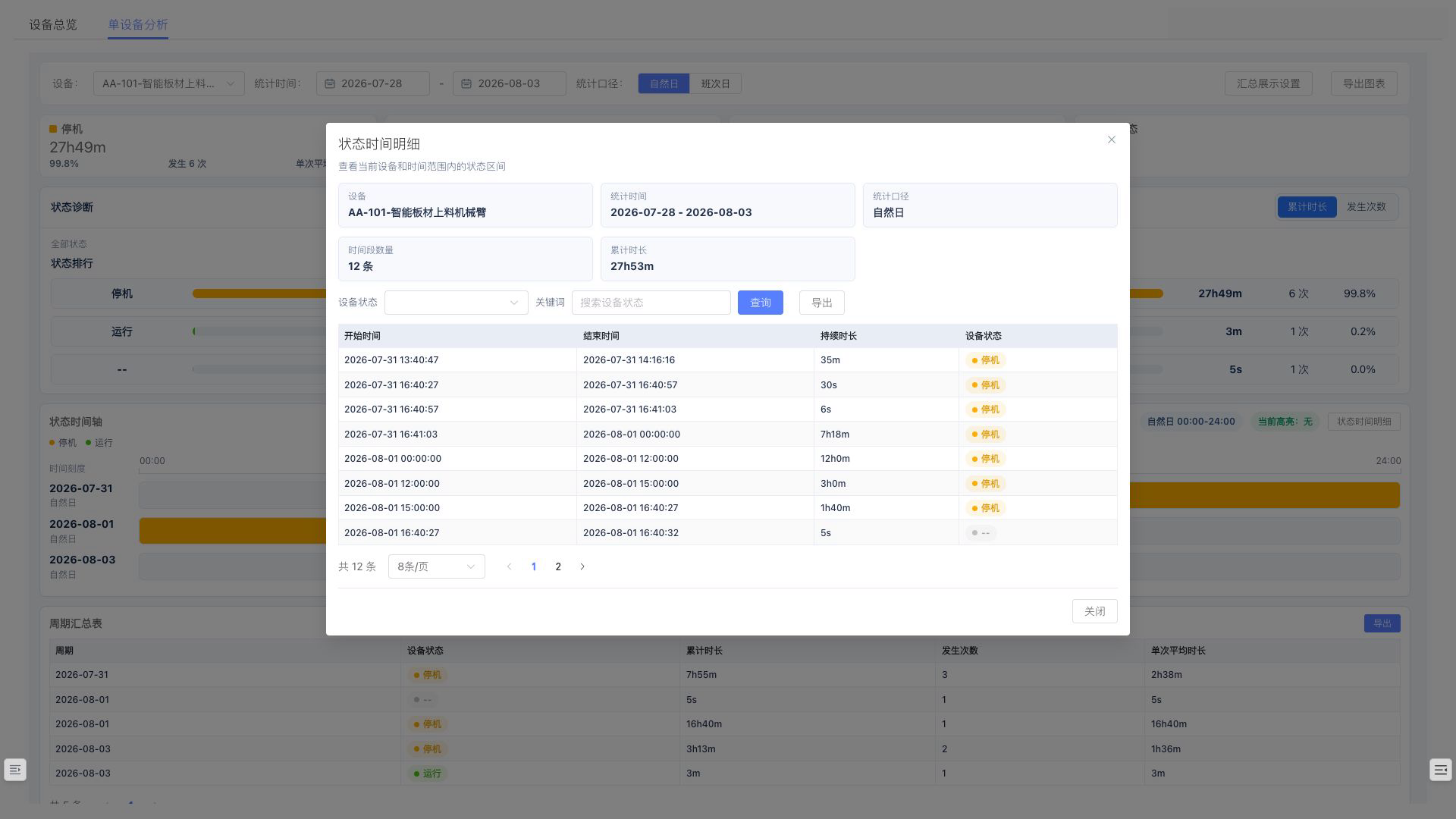

设备状态时间明细

4.6 周期汇总表​

周期汇总表按自然日或班次周期展示累计时长、发生次数和单次平均时长。点击 导出 可导出汇总结果。
