标签管理

1. 模块概述

核心功能: 标签管理模块用于设计和管理各类标签模板，支持产品、物料、托盘等对象的标签打印与管理。通过配置标签模板、工位打印机关联、数据映射规则等，实现生产过程中的自动化标签打印功能。

• 组件标识: LabelManagement
• 组件名称: 标签管理
• 组件分类: run (插件)

用户价值: 该模块解决了制造业生产过程中标签打印的统一管理问题，通过标准化的标签模板配置和灵活的数据映射机制，确保在不同工位能够准确打印所需的产品标识标签，提高生产效率和数据准确性。

2. 模块详解

界面布局

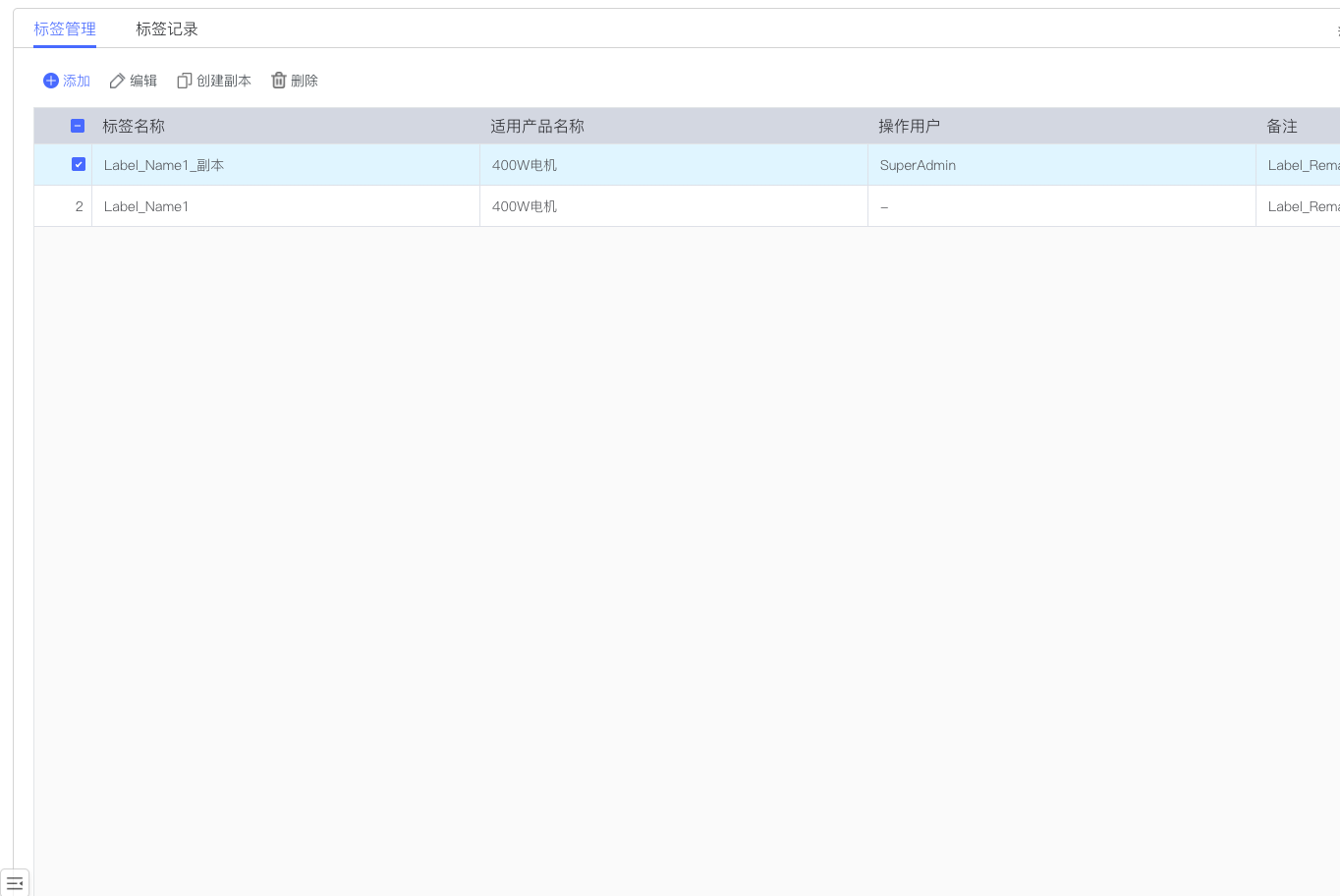

标签管理模块采用列表式界面设计，主要分为标签记录展示区域和功能操作区域。顶部提供新增、删除、编辑、创建副本等操作按钮，下方为标签记录列表，支持分页展示和搜索功能。

UI元素功能说明

• 新增按钮: 创建新的标签配置，打开标签编辑表单。



• 编辑按钮: 修改选中标签的配置信息，打开编辑界面。



• 删除按钮: 删除选中的标签记录。

• 创建副本按钮: 复制标签副本。

• 搜索框: 支持按标签名称等字段进行模糊搜索。

• 标签记录表格: 展示标签名称、产品名称、适用工位、更新时间、操作用户、备注等信息，数据按时间字段倒序排列，每页显示50条记录。

3. 操作指南

任务一：创建新标签

1. 步骤一: 点击页面左上角的"新增"按钮。

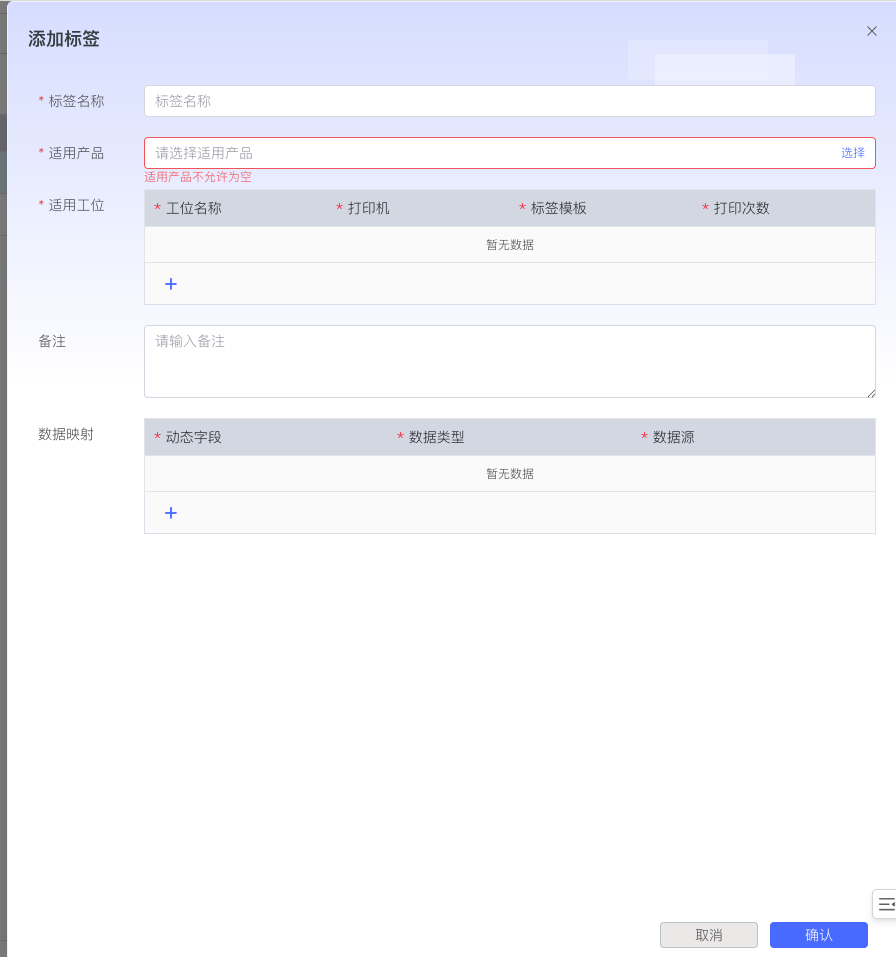

2. 步骤二: 在弹出的"新增标签"对话框中，填写基本信息。



   • 标签名称: 输入标签的名称（必填项）

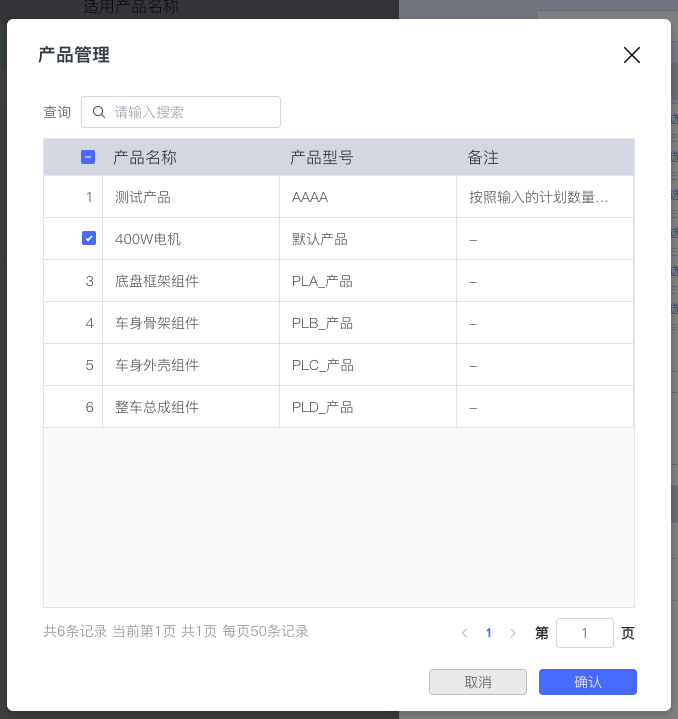

   • 适用产品: 点击"选择"按钮，从产品管理列表中选择对应的产品

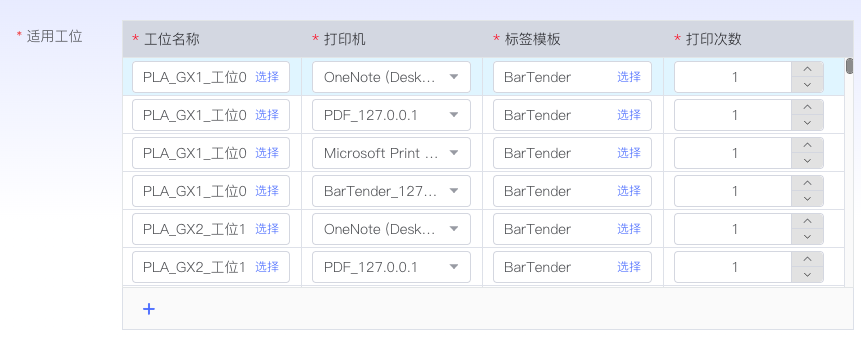

3. 步骤三: 配置适用工位信息。



   • 点击"适用工位"区域的"+"按钮添加工位

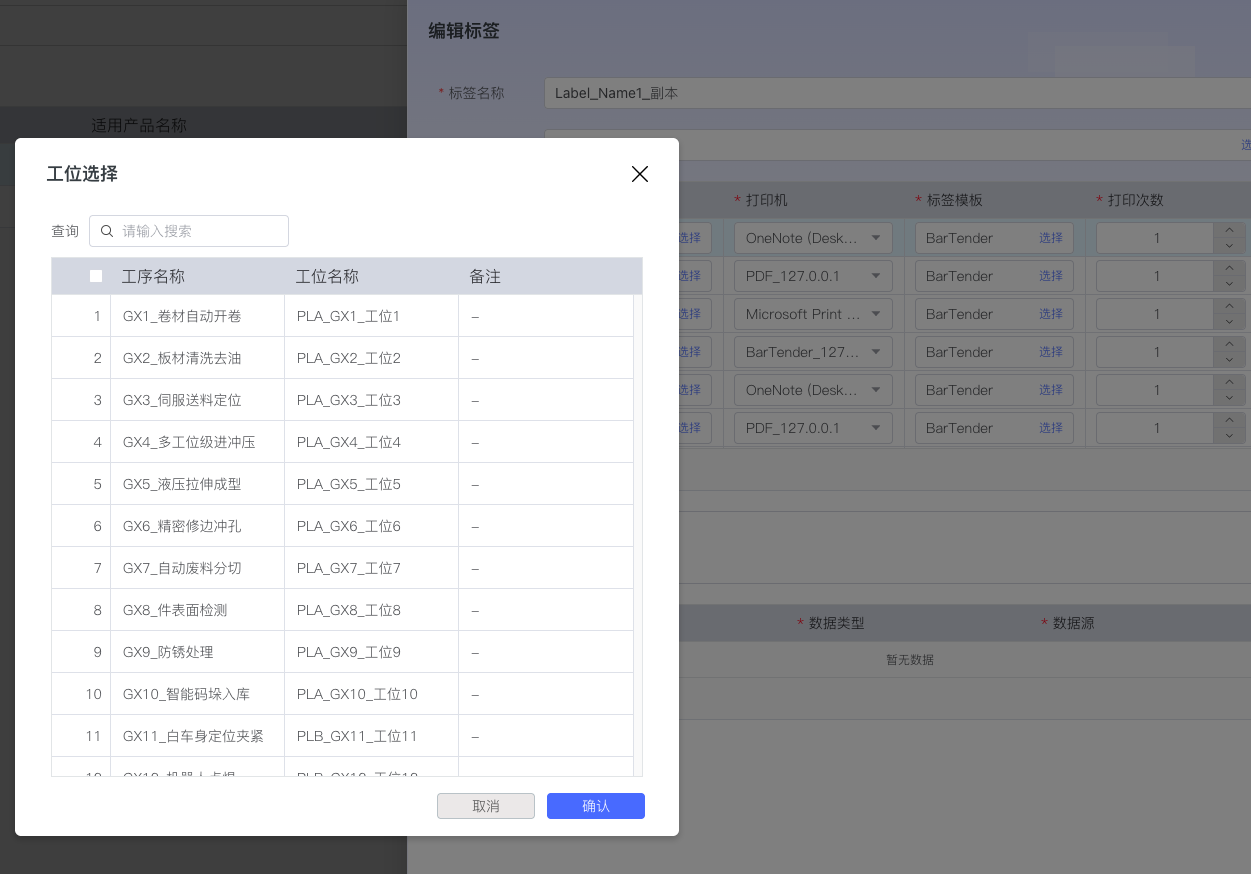

   • 在工位选择对话框中，选择需要应用此标签的工位



   • 为每个工位配置：

     • 打印机: 根据工位自动关联的打印机进行选择

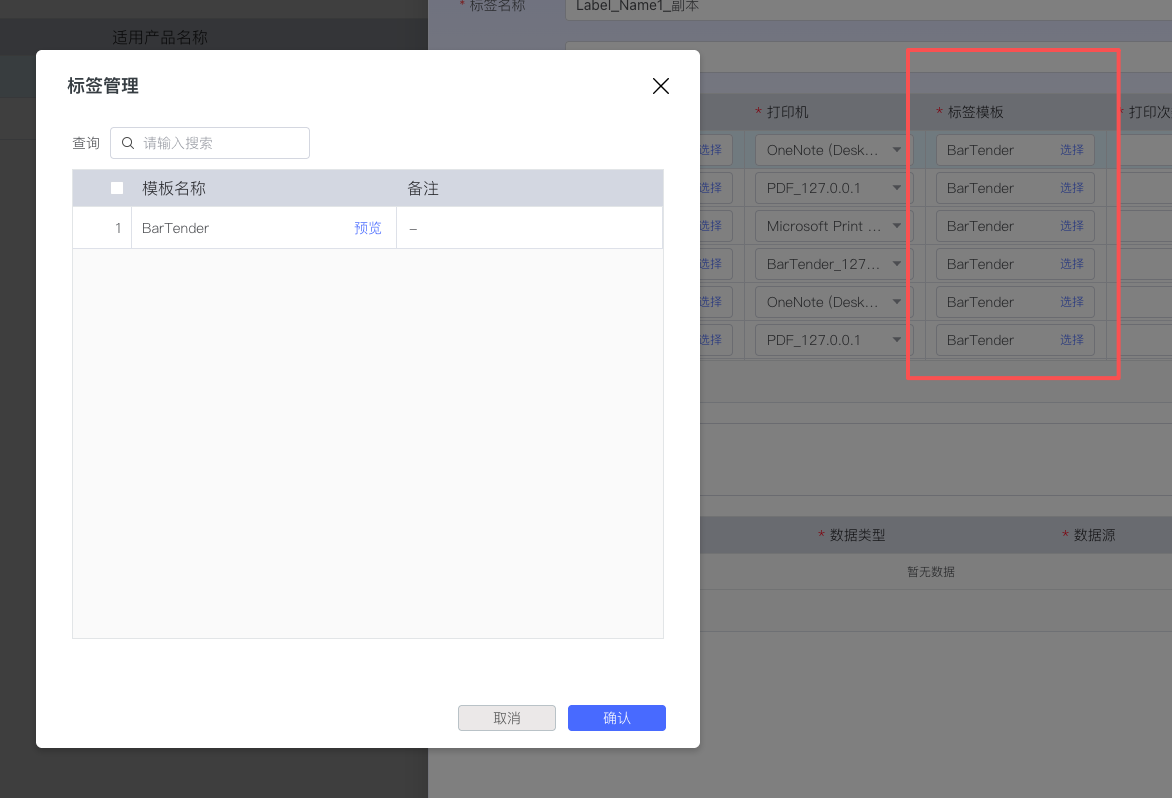

     • 标签模板: 从BarTender模板库中选择对应模板



     • 打印次数: 设置该工位的标签打印次数

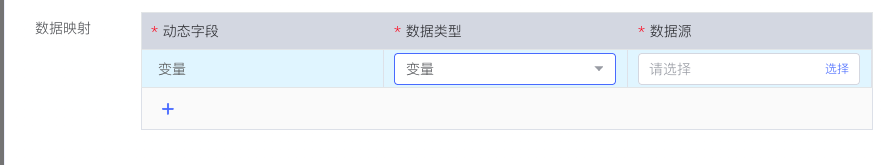

4. 步骤四: 配置数据映射关系。



   • 为每个动态字段配置：

     • 数据类型: 选择"变量"或"字段"
     • 变量规则: 选择对应的变量或字段规则

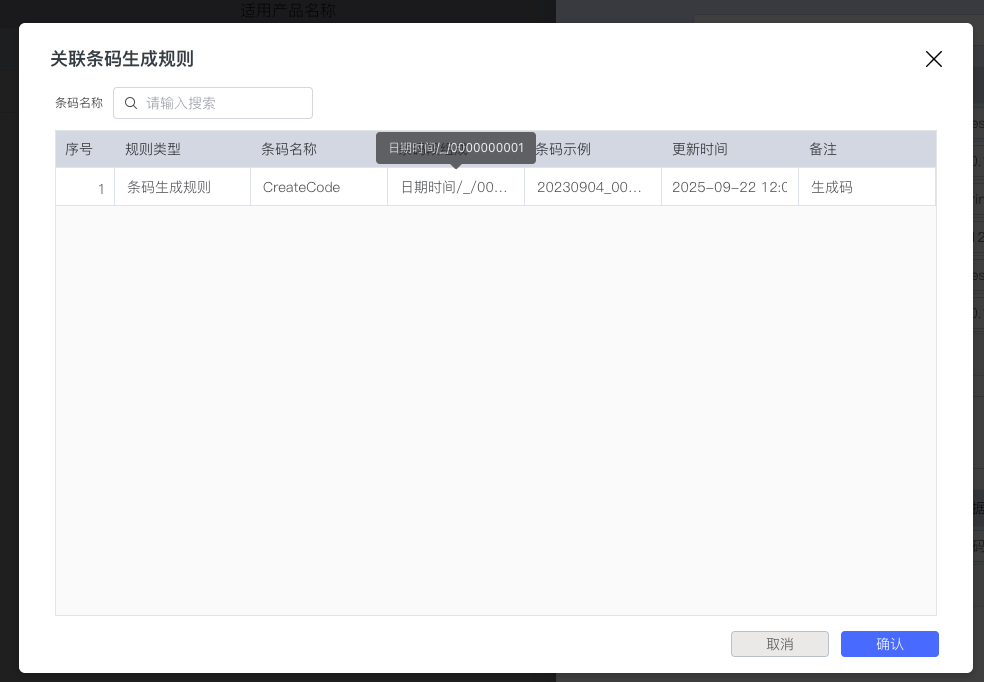

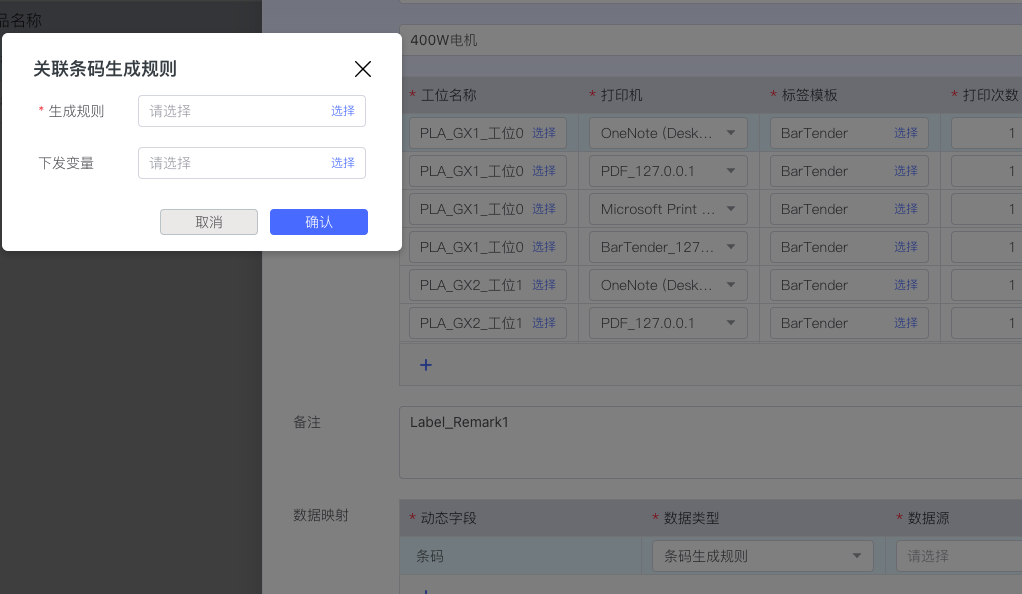

   • 点击"条码生成规则"选择按钮

   • 从条码生成规则列表中选择一个规则

   •


   • 可选择配置下发变量，用于条码生成时的变量下发

5. 步骤六: 填写备注信息，点击"确认"按钮完成标签创建。

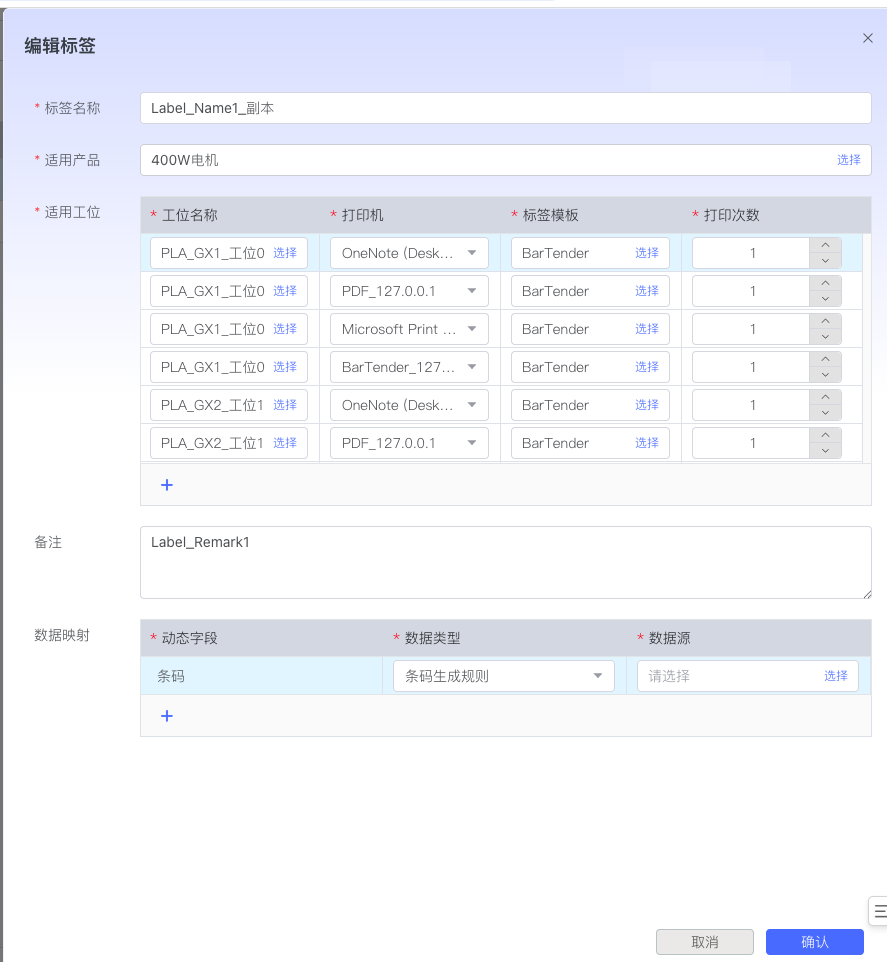

任务二：编辑标签配置

1. 步骤一: 在标签记录列表中选中要编辑的标签。

2. 步骤二: 点击"编辑"按钮，打开标签编辑界面。



3. 步骤三: 根据需要修改标签的各项配置：

   • 修改基本信息（标签名称、适用产品）
   • 调整适用工位配置（添加、删除工位，修改打印机和模板设置）
   • 更新数据映射关系
   • 调整条码生成规则

4. 步骤四: 点击"确认"按钮保存修改，或点击"取消"放弃更改。

任务三：复制标签配置

1. 步骤一: 在标签记录列表中选中要复制的标签。

2. 步骤二: 点击"创建副本"按钮。

3. 步骤三: 系统将创建该标签的副本，可在副本基础上进行修改配置。

4. 最佳实践与注意事项

配置建议

1. 标签命名: 建议采用"产品名称+用途"的命名规范，便于管理和识别。

2. 工位配置:

   • 不同工位可以配置不同的标签模板和打印次数
   • 可通过右键菜单对工位配置进行复制和删除操作

3. 数据映射:

   • 数据映射会根据选择的工位和打印机动态刷新
   • 确保所有动态字段都配置了正确的数据类型和变量规则

操作限制

1. 模板依赖: 标签模板数据由BarTender系统提供，需确保BarTender服务正常运行。

2. 权限控制: 标签的创建、编辑、删除操作需要相应的系统权限。

数据说明

1. 分页展示: 所有列表数据均采用分页展示，每页50条记录。

2. 排序规则: 标签记录按更新时间倒序排列，最新更新的记录显示在前。

3. 搜索功能: 支持对标签名称、产品名称、工位名称等字段进行模糊搜索。

4. 条码生成: 当触发打印时，系统根据配置的条码生成规则自动生成对应的条码数据。
