作业指导
作业指导模块是LMES系统中用于配置和管理标准作业程序(SOP)的核心模块，为人工看板提供完整的作业指导和流程控制功能。
- 组件标识: SopManagement
- 组件名称: SOP管理
- 组件分类: run (插件)
1. 模块概述
核心功能
作业指导模块负责配置管理人工看板中的各种组件，包括流程控制、工步控制、SOP文件展示等功能，确保生产过程的标准化和规范化。
用户价值
- 标准化作业：为生产工序提供统一的标准作业程序
- 流程控制：实现生产流程的精确控制和监管
- 可视化指导：通过多媒体文件为操作人员提供直观的作业指导
- 数据追溯：记录和追踪SOP执行过程中的关键数据
2. 核心组件说明
SOP管理模块包含以下11个核心组件：
| 组件名称 | 功能描述 |
|---|---|
| 工序筛选器 | 根据工序条件筛选和过滤数据 |
| 工步列表组件 | 显示和管理工序中的具体操作步骤 |
| SOP文件 展示框 | 展示与当前工步关联的标准作业文件 |
| 统计参数展示框 | 显示生产过程中的关键统计指标 |
| 生产参数列表 | 管理和显示生产相关的参数配置 |
| 生产物料列表 | 展示当前工序所需的物料信息 |
| 物料输入框 | 提供物料数据的输入接口 |
| 生产控制 | 控制生产流程的启停和状态转换 |
| 批次料操作 | 管理批次物料的相关操作 |
| 工步监控展示框 | 实时监控工步执行状态和进度 |
| 工序SOP展示框 | 显示整个工序层面的标准作业程序 |
流程控制逻辑
作业指导遵循以下主体流程控制逻辑：
3. 操作指南
3.1 配置项管理

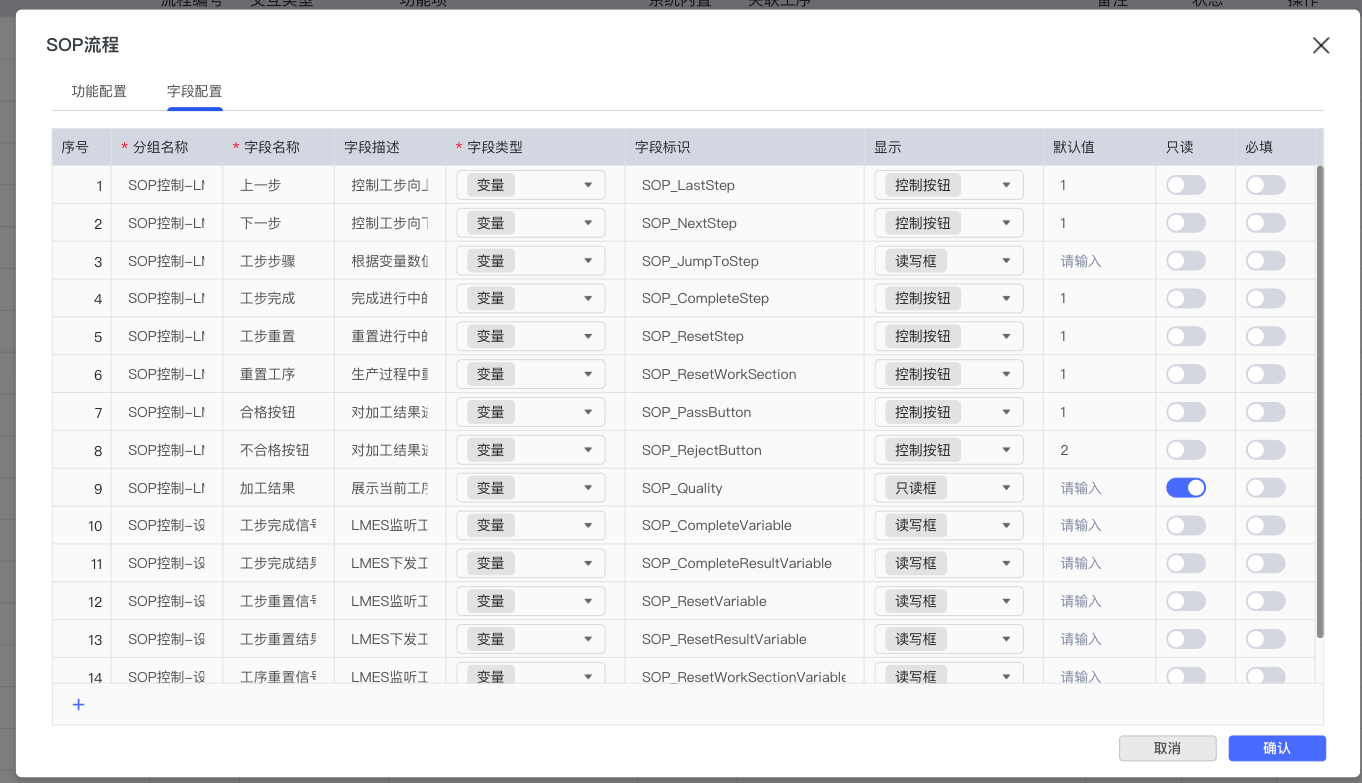

作业指导支持以下配 置项参与人工看板配置（流程管理配置项）：

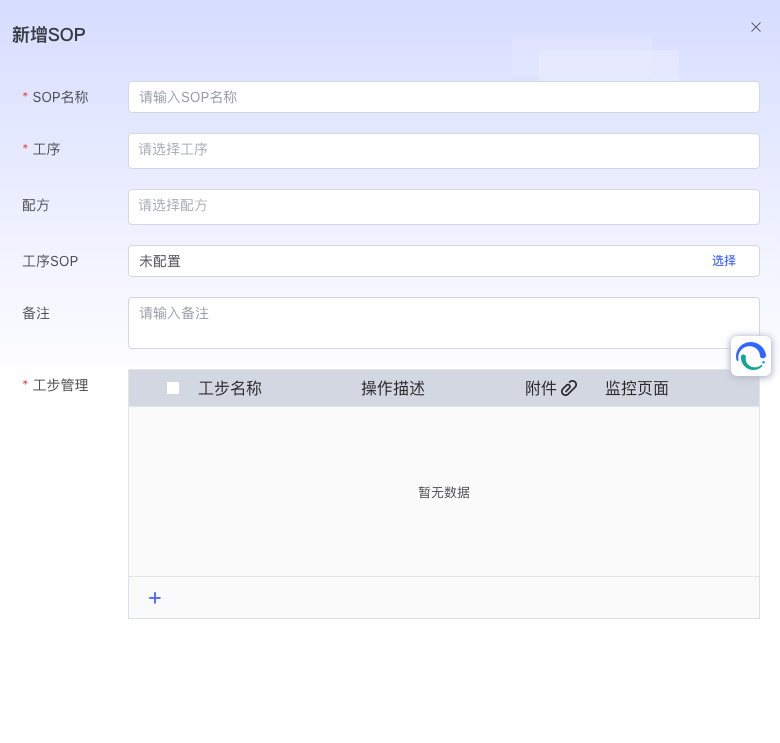

3.2 新增作业指导配置
基础配置步骤
- 输入作业指导名称：为新建的作业指导定义唯一标识名称
- 配置所属工序：选择作业指导归属的具体工序
- 关联配方：绑定相关的生产配方
- 绑定工序SOP文件：上传或关联标准作业文件
- 配置工步管理：设置详细的操作步骤
完成以上步骤即可完成一个基础的作业指导配置：
3.3 工步效果配置
配置工步显示效果
如需在人工看板中配置工步效果，请按以下步骤操作：
- 进入工步管理配置
- 依次配置各个工步
- 为每个工步配置相应附件

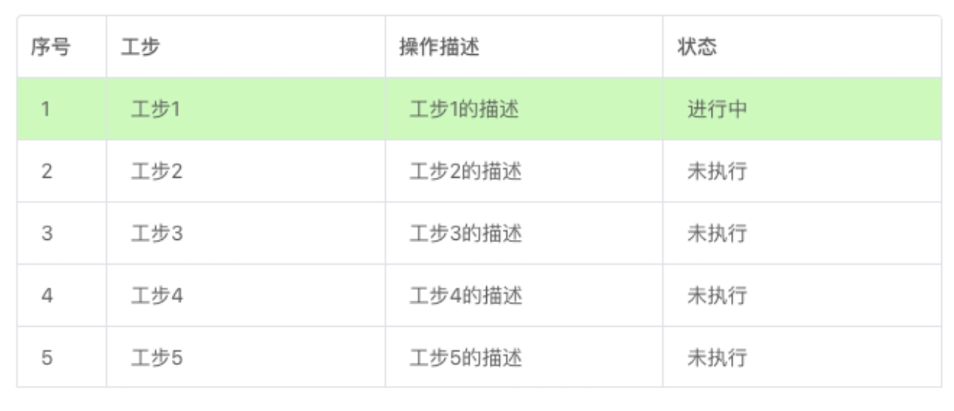

配置完成后的显示效果：

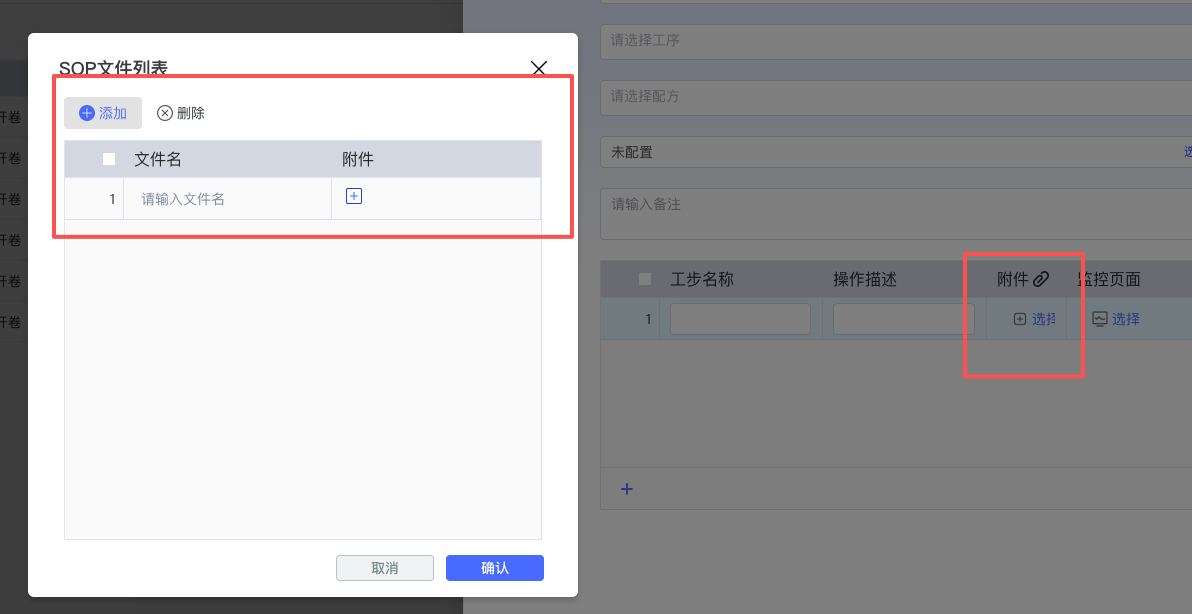

作业指导文件列表配置
在附件配置中选择"作业指导文件列表"进行详细配置：
配置完成后，在人工看板中将呈现以下效果：
3.4 作业指导文件展示配置
重要提醒
注意：作业指导文件展示框与工步列表组件存在关联关系。如果页面画布中没有工步列表组件，作业指导文件展示框将无法正常显示数据。
具体配置细节请参考人工看板模块相关文档。
3.5 工序作业指导配置
支持的文件格式
- 图片格式：JPG、PNG等
- 文档格式：PDF
- 视频格式：MP4等主流视频格式
作业指导文件展示框和工序作业指导都支持上述文件格式。配置完成后，可在人工看板中拖拽工序作业指导展示框组件来实现预期显示效果。
3.6 监控页面配置
功能特点

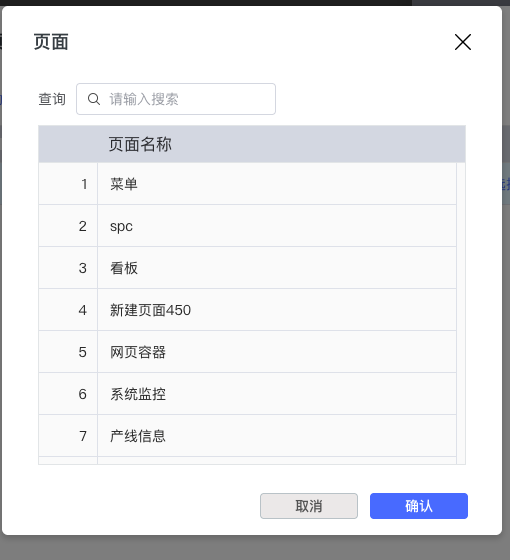

监控页面可以选择当前所属工程内的所有菜单项。配置好的菜单具有页面容器功能，支持通过左右箭头进行页面切换。

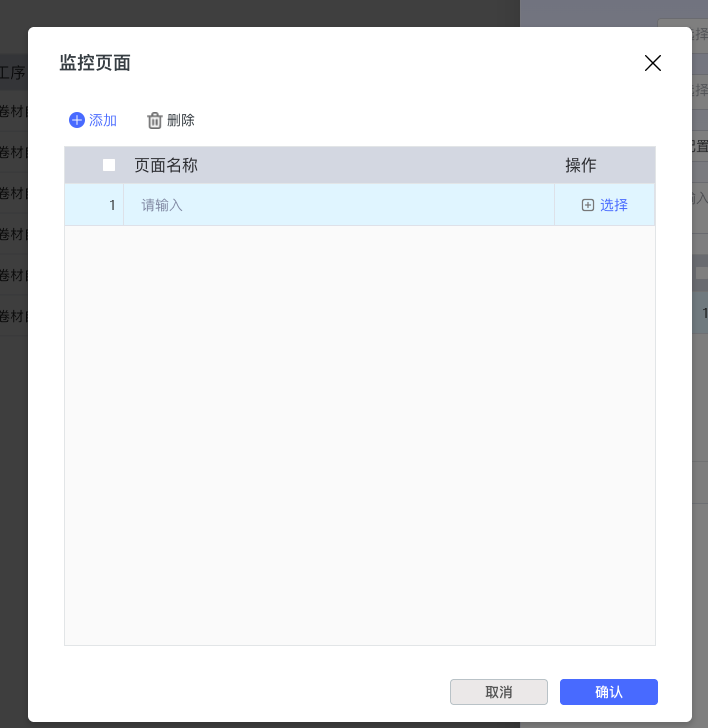

配置界面

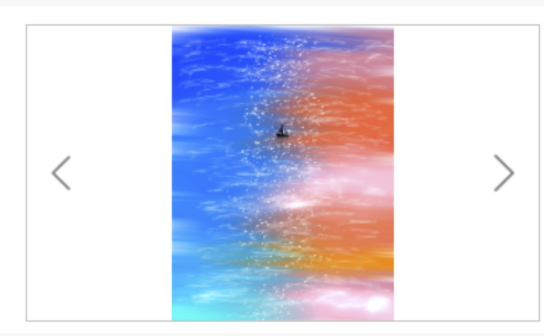

使用效果
3.7 数据管理功能

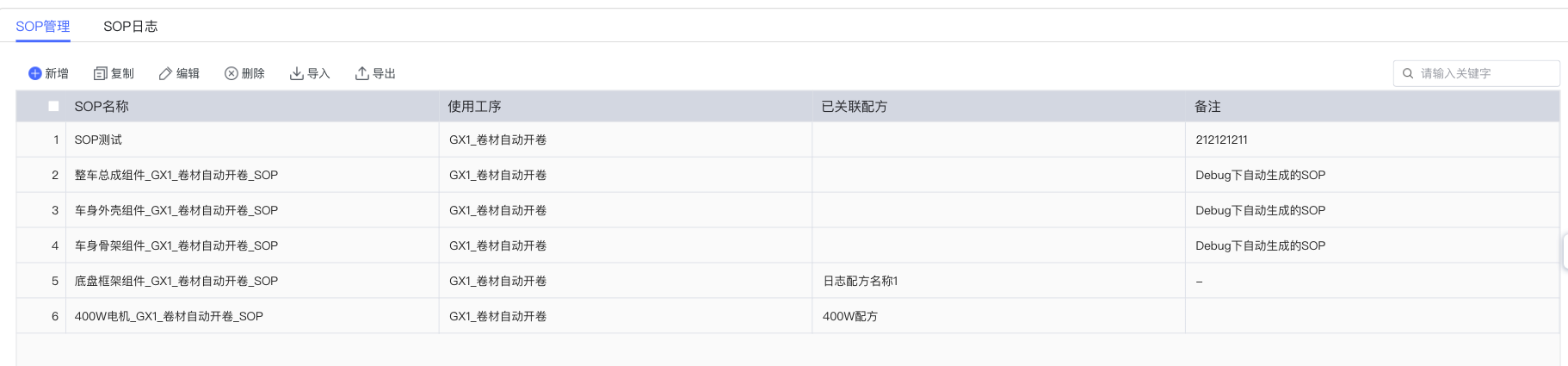

作业指导提供完整的数据管理功能：
- 导入导出功能：支持批量数据导入和导出
- 复制功能：快速复制现有配置
- 编辑功能：修改已有作业指导配置
- 删除功能：移除不需要的作业指导配置
4. 作业指导日志
日志记录功能
系统自动记录所有已执行的作业指导操作，为生产过程提供完整的数据追溯支持：

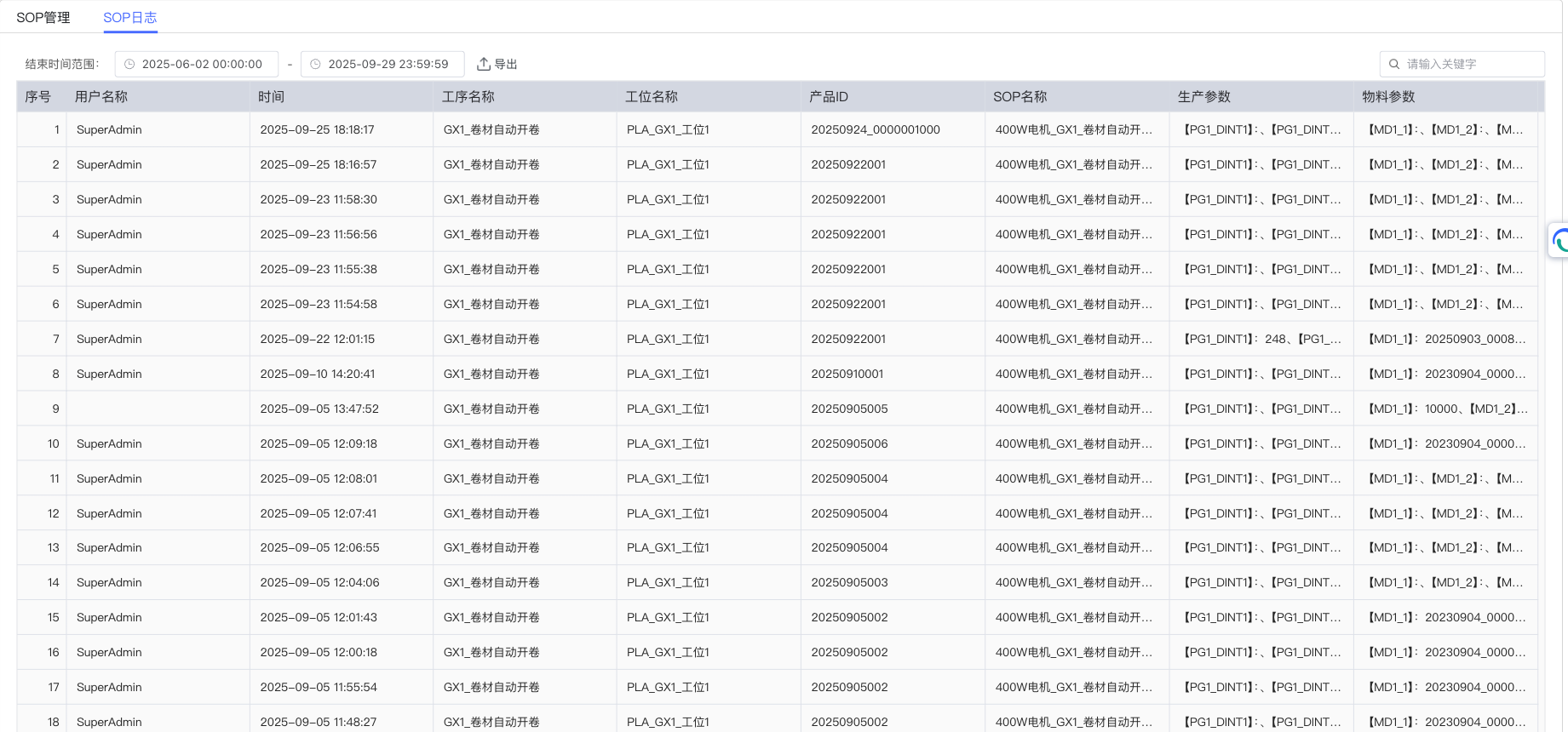

日志字段说明
作业指导执行日志包含以下关键信息：
| 字段名称 | 描述 |
|---|---|
| 用户名称 | 执行作业指导操作的用户标识 |
| 时间 | 作业指导操作的具体执行时间 |
| 工序名称 | 关联的生产工序名称 |
| 工位名称 | 执行操作的具体工位 |
| 产品ID | 关联的产品标识符 |
| 作业指导名称 | 执行的具体作业指导名称 |
| 生产参数 | 执行过 程中涉及的生产参数 |
| 物料参数 | 执行过程中涉及的物料参数 |
查询与导出功能
- 时间范围筛选：支持按时间区间查询历史记录
- 关键字搜索：支持多字段关键字模糊查询
- 数据导出：支持将筛选结果导出为文件
5. 最佳实践与注意事项
配置建议
- 组件关联性：确保作业指导文件展示框与工步列表组件的正确关联
- 文件格式：建议使用标准格式的多媒体文件，确保兼容性
- 权限管理：合理配置用户权限，确保操作安全性
性能优化
- 文件大小：控制上传文件的大小，避免影响系统性能
- 数据清理：定期清理过期的日志数据，保持系统运行效 率
更多详细信息，请参考相关模块文档：人工看板模块
