软件工具使用指南

1.软件说明​

MS软件分为Editor版本和Vison版本：

CMS Editor ：即开发版，面向OT工程师，用于开发或配置工程项目，具备一定调试运行能力。(通常由OT工程师自行安装于办公电脑或笔记本上)

CMS Vision ：安装于设备生产现场，具备工程运行的能力，用于运行开发版开发的工程项目(启数装备大屏产品出厂时，已默认安装好CMS Vision和数据库,并已授权激活)

2.软件下载​

工程师可通过网盘下载软件工具(CMS Editor)的安装包、Mysql数据库及安装运行环境，可根据需求和安装环境选择下载，下载地址如下：https://drive.weixin.qq.com/s?k=ALsATwdDAAoIyGgo7w

image-20251104183543459

①微软运行库，首次安装CMS软件时使用

②CMS Editor软件安装包，用于工程项目开发，OT工程师必须安装，通常安装于办公电脑或笔记本；

③Mysql数据库快速安装包，初学快速入门时建议软件开启“入门模式”，则无需下载安装(开启入门模式方法参考下文介绍)；

④软件驱动环境，由于软件依赖运行库环境，若电脑安装CMS软件时无法联网，需先自行下载安装驱动环境，如可联网，此文件无需下载安装。

3.软件安装​

  • 安装软件运行环境(首次安装必要步骤)

双击“软常用运行库集合(第一步，必用).exe”，运行安装程序

image-20251104183817362

  • 安装CMS Editor

①双击cms-editor-xxx-setup.exe，运行CMS软件安装程序

image-20251104184136091

②进入安装向导界面，根据提示内容，点击下一步，进行软件的安装

③选择软件安装路径，点击下一步，进行软件的安装

④默认状态下点击下一步及安装，自动创建开始菜单和桌面的快捷方式

⑤等待安装完成(注意：如果无法联网，请先安装驱动环境）

⑥点击完成，启动CMS软件，进入服务监控界面

image-20251104184203547

4.工程开发​

OT工程师可使用安装好的CMS Editor设计工程项目，搭建与设备相关的组态数界面。

  • 初学者推荐开启“入门模式”，无需安装数据库即可满足基本功能使用，快速上手，入门模式开启方法如下：

image-20251104184517505

  • 设置完入门模式后，在服务界面点击“启动”，进入工程管理界面

image-20251104184545873

  • 如后续有更高要求的数据处理和存储需求，则需要安装Mysql数据库或其他数据库[SQLServer或PostgreSQL]

Mysql数据库安装和使用过程如下：

①参考步骤2.2软件下载步骤，下载Mysql数据库快速安装包

②解压后，找到install_mysql，右键使用powershell运行

image-20251105172446273

③按提示点击任意键完成安装

image-20251105172505159

④返回CMS服务监控界面，关闭“入门模式”，配置数据库参数，输入数据库用户名和密码(默认用户名为root，密码为root123.)，完成后点击应用。

image-20251105172538574

image-20251105172606853

⑤参数配置完成后，点击“启动”，进入工程管理环境

image-20251105172622566

  • CMS Editor包含变量管理、页面管理、报警管理、外设管理、自动化、互联和多语言等多个功能模块

您也可通过浏览器访问官网操作手册： https://cms-docs.shengyc.com/cms/tutorial/

也可关注微信视频号"工业软件研习社"，查看软件实操视频教学


5.CMS Vision工程导入与运行​

工程包含工程文件和工程数据，工程文件为工程应用配置文件，工程数据为工程相关的运行和配置数据。

工程设计完成后从CMS Editor导出，需同时对工程文件和数据进行备份导出。导入到CMS Vision时，先导入备份出来的工程文件，再还原数据文件，以保证工程配置和数据的完整性。

image-20251104185207776

  • 从CMS Editor的工程管理界面导出工程文件和数据文件

    ①根据工程管理界面的路径，找到对应的工程文件

image-20251104185233967

②点击数据备份，将工程数据进行备份导出

image-20251104185339193
  • 将工程文件和数据文件导入CMS Vision

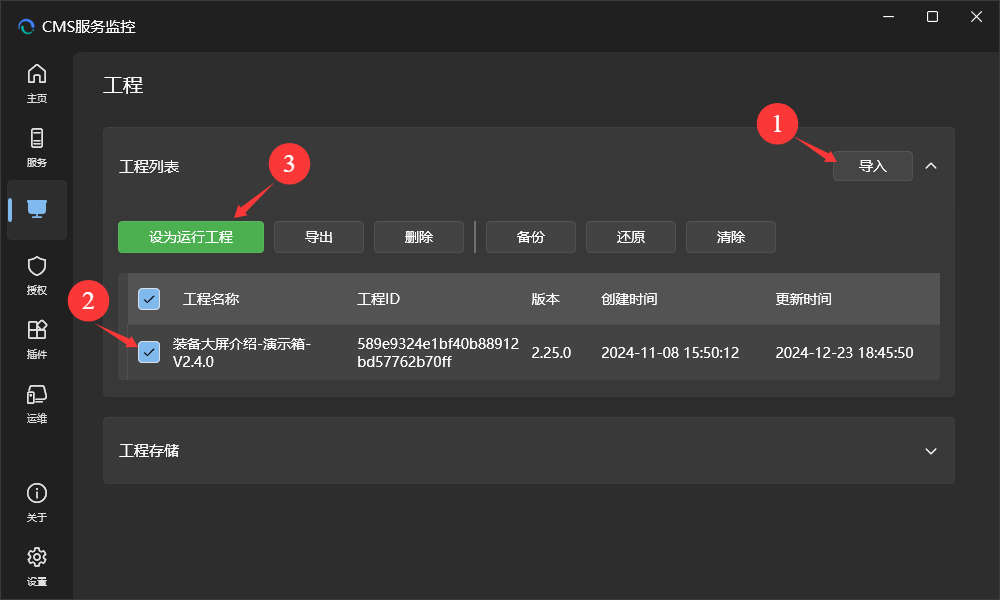

①导入工程文件到CMS Vision

image-20251104185429159

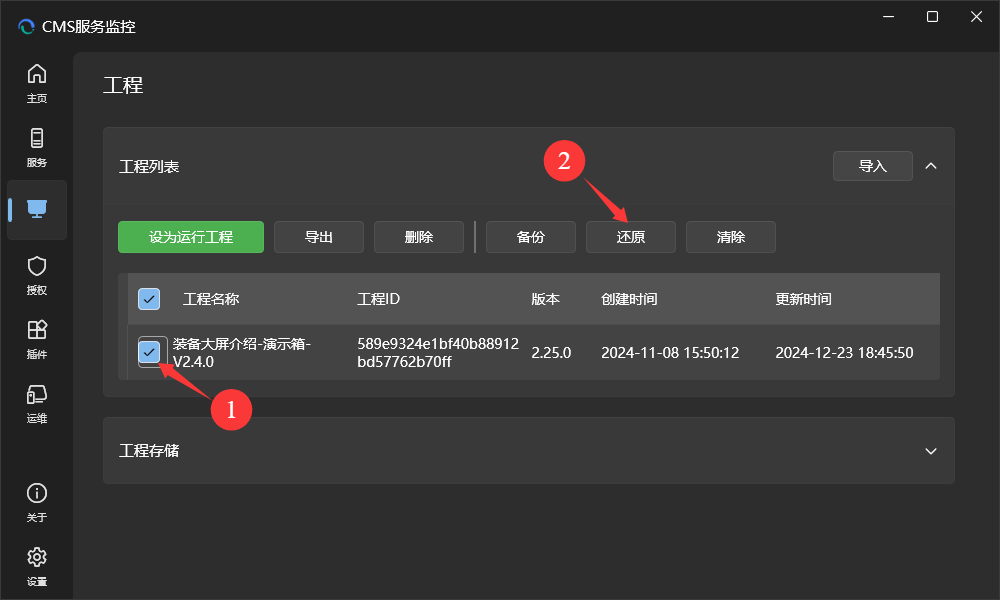

②还原工程文件到CMS Vision，首次还原前需要先启动一次工程，启动完成后退出工程，再进行还原操作

image-20251104185453274
